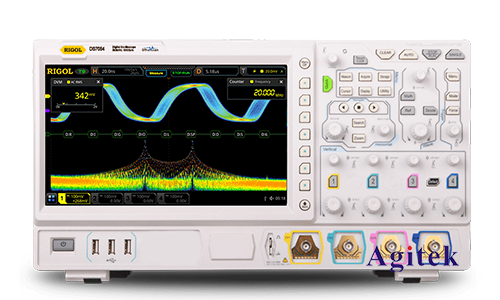

在电子工程领域，准确测试电流波形对于电路分析和故障诊断至关重要。普源MSO7034示波器凭借其强大的功能和精准的测量能力，成为工程师们进行电流波形测试的得力工具。下面将详细介绍如何使用普源MSO7034示波器进行电流波形测试设置。

　　一、准备工作

　　在开始测试之前，需要做好以下准备工作：

　　1.确保示波器正常工作

　　检查示波器的电源连接、探头连接等是否正确，确保示波器处于正常工作状态。

　　2.选择合适的电流探头

　　根据被测电流的大小和频率范围，选择合适的电流探头。普源MSO7034示波器通常支持多种电流探头，如交流电流探头、直流电流探头等。

　　3.连接电流探头

　　将电流探头正确连接到示波器的输入通道上。注意连接的极性和方向，确保测量的准确性。

　　二、设置示波器参数

　　1.选择输入通道

　　在示波器的菜单中，选择连接电流探头的输入通道。确保通道的设置与电流探头的类型相匹配。

　　2.设置垂直刻度

　　根据被测电流的大小，设置合适的垂直刻度。可以通过调整示波器的垂直增益旋钮或在菜单中输入具体的数值来设置垂直刻度。

　　3.设置水平刻度

　　根据被测电流波形的频率和时间特性，设置合适的水平刻度。可以通过调整示波器的水平时间基准旋钮或在菜单中输入具体的时间值来设置水平刻度。

　　4.触发设置

　　为了稳定地捕获电流波形，需要设置合适的触发条件。可以选择边沿触发、脉冲触发等触发方式，并设置触发电平、触发斜率等参数。

　　5.其他设置

　　根据需要，可以设置示波器的其他参数，如采样率、存储深度、显示模式等。这些参数的设置可以根据具体的测试需求进行调整。

　　三、进行电流波形测试

　　1.开启示波器

　　在完成上述设置后，开启示波器，开始捕获电流波形。

　　2.调整探头位置

　　如果需要，可以调整电流探头的位置，以获得更好的测量效果。注意避免电流探头与其他电路元件发生干扰。

　　3.观察和分析波形

　　在示波器的显示屏上，可以观察到被测电流的波形。可以使用示波器的测量功能，如峰峰值、平均值、频率等，对波形进行分析和测量。

　　4.记录和保存波形

　　如果需要，可以将电流波形记录下来或保存为文件，以便后续分析和处理。

　　四、注意事项

　　在使用普源MSO7034示波器进行电流波形测试时，需要注意以下几点：

　　1.安全第一

　　在进行电流测试时，要确保安全。避免接触高压电路和危险区域，防止触电和其他安全事故的发生。

　　2.正确选择探头

　　根据被测电流的大小和频率范围，选择合适的电流探头。使用不当的探头可能会导致测量误差或损坏示波器。

　　3.避免干扰

　　在测试过程中，要避免电流探头与其他电路元件发生干扰。可以使用屏蔽电缆和隔离变压器等措施来减少干扰。

　　4.定期校准

　　为了确保测量的准确性，需要定期对示波器和电流探头进行校准。可以使用专业的校准设备或按照示波器的用户手册进行校准。

　　总之，通过正确设置普源MSO7034示波器的参数，可以准确地测试电流波形，为电子工程的设计、调试和故障诊断提供有力支持。在使用过程中，要注意安全，选择合适的探头，并避免干扰，以获得可靠的测量结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
