近期客户向我们买了一台新的示波器，看到示波器的波形捕获率标称，觉得很好奇，想知道能否测出来。相对于采样率、存储深度等由硬件特性决定的指标，波形捕获率完全是由处理器处理方式决定的，合理的数据处理方式可以得到更高的波形捕获率，我们来看一下波形捕获率如何测试。

　　首先我们先来了解下示波器波形捕获率的概念。

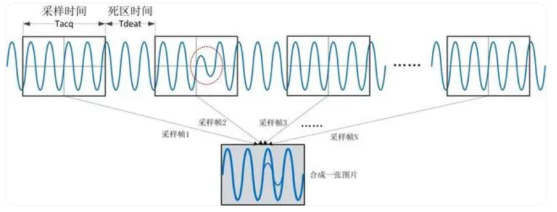

　　波形捕获率是个什么概念呢？波形捕获率是相对于数字示波器来说的。数字示波器采样、处理数据、把数据在屏幕上显示出来都是需要时间的。我们也可以这样理解，示波器会眨眼睛。它们会每秒睁开眼睛多少次，来捕获信号，其间则会闭上眼睛去处理数据，把数据显示到屏幕上。

　　处理数据和把数据在屏幕上显示出来这段时间称为死区时间。死区时间内示波器不采样数据，是探测不到信号发生的变化的，所以实际上不是所有波形我们都能在屏幕上看到，我们看到的波形其实是被死区时间分隔成一段一段的，因此就有了波形捕获率一说。

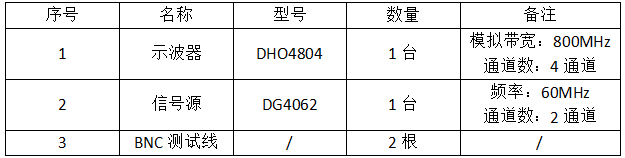

　　测试仪器

　　示波器每采样一帧波形，都会在Aux out输出一个脉冲信号，，因此我们可以测量Aux out信号来测量示波器的波形捕获率。

　　利用BNC转BNC线将信号发生器输入到被测示波器的通道一口，用另一根BNC转BNC线链接被测示波器的Aux out接口和测量示波器的通道一口来进行测试。
