差分信号是一种广泛应用于高速电子系统中的信号传输方式，它通过两个信号线上的电压差来传递信息。相较于单端信号，差分信号具有抗噪声、抗干扰能力强，传输距离更远等优势，因此在现代高速电路设计中得到了广泛的应用。

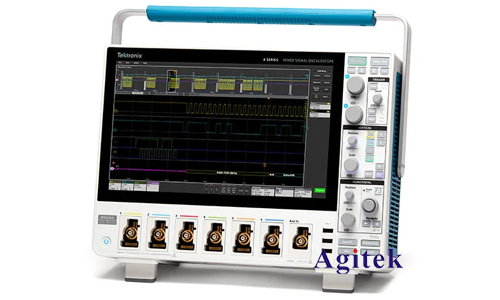

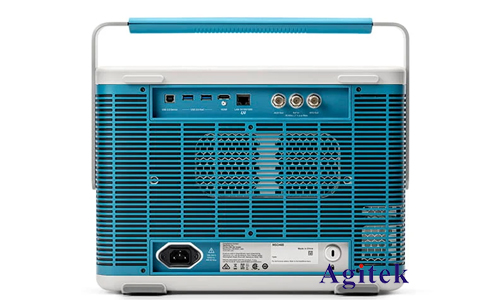

　　泰克MDO32示波器是一款功能强大的混合域示波器，它配备了丰富的测量功能和分析工具，能够有效地测量和分析差分信号。本文将详细介绍如何使用泰克MDO32示波器测量差分信号，并提供一些实用技巧和应用场景。

　　一、差分信号测量基础

　　在使用示波器测量差分信号之前，我们需要了解一些基本的知识：

　　差分信号的特点：差分信号通常由一对信号线构成，信号通过两条信号线上的电压差来传递，而信号线的公共模式电压（Common Mode Voltage）对信号传递没有影响。

　　差分信号测量方法：测量差分信号需要使用差分探头，它可以同时测量两条信号线上的电压，并计算出两条信号线之间的电压差，即差分信号。

　　示波器设置：为了准确地测量差分信号，我们需要设置示波器的触发模式、时间刻度、电压刻度等参数。

　　二、使用泰克MDO32示波器测量差分信号

　　使用泰克MDO32示波器测量差分信号，主要步骤如下：

　　1.连接探头：将差分探头连接到示波器的通道上，确保探头接线正确，并根据实际情况选择合适的探头类型和探头衰减比。

　　2.设置触发模式：选择合适的触发模式，例如边沿触发、斜率触发、脉宽触发等。根据实际情况选择合适的触发信号，例如差分信号的上升沿或下降沿，确保示波器能够准确地捕捉到所需信号。

　　3.设置时间刻度和电压刻度：调整时间刻度和电压刻度，使信号波形能够清晰地显示在示波器屏幕上。

　　4.测量差分信号：使用示波器内置的测量功能，例如电压测量、时间测量、频率测量等，对差分信号进行测量。

　　5.分析信号：使用示波器的分析功能，例如频谱分析、眼图分析、抖动分析等，对差分信号进行深入分析。

　　三、差分信号测量技巧

　　为了获得更加准确的差分信号测量结果，我们还可以使用一些技巧：

　　使用合适的探头：选择合适的差分探头至关重要，它能够有效地降低噪声和干扰，提高测量精度。

　　校准探头：确保探头已经校准，这能够确保探头的精度和测量结果的准确性。

　　选择合适的阻抗匹配：为了避免信号反射，需要选择与电路阻抗相匹配的探头和示波器输入阻抗。

　　降低噪声和干扰：尽量减少周围环境的噪声和干扰，例如电磁干扰、静电干扰等。

　　四、差分信号测量应用

　　差分信号测量技术在高速电子系统中具有广泛的应用，例如：

　　高速串行总线测试：如PCIe、SATA、USB3.0等高速总线，可以通过差分信号测量来测试信号完整性，如眼图、抖动等。

　　高速数据采集系统：在高速数据采集系统中，差分信号测量技术能够提高数据采集精度和抗干扰能力。

　　通信系统测试：在通信系统中，差分信号测量技术可以用于测试信号质量、误码率等参数。

　　泰克MDO32示波器是一款功能强大的混合域示波器，它能够有效地测量和分析差分信号。本文详细介绍了如何使用泰克MDO32示波器测量差分信号，并提供了一些实用技巧和应用场景。通过正确使用差分信号测量技术，我们可以更好地理解和应用差分信号，提高电子系统的性能和可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
