在电子电路的设计、调试和测试过程中,准确测量电压是至关重要的。吉时利2450数字源表作为一款功能强大的仪器,集成了源和表的多种功能,可用于测量多种类型的电路电压,为工程师提供精确、可靠的测量数据。本文将详细介绍如何使用吉时利2450数字源表进行电压测量,并提供一些实用技巧和注意事项。

一、仪器连接
1.连接电源线:将电源线连接到吉时利2450数字源表的后部电源接口,并确保电源插座的电压和频率与仪器要求一致。
2.连接被测电路:根据被测电路的类型,选择合适的连接方式。例如,对于直流电路,可以使用香蕉插头或BNC连接器将源表连接到电路的测试点。对于交流电路,则需要使用合适的探头进行测量。
3.选择合适的测量范围:在进行电压测量之前,需要根据被测电压的大小选择合适的测量范围。例如,如果预计电压在0-10V之间,则可以选择10V的量程。
二、设置参数
1.打开电源:按下仪器面板上的电源按钮,打开吉时利2450数字源表。
2.选择测量模式:在仪器面板上,选择“测量”模式,并确认测量类型为“电压”。
3.设置测量范围:根据预计的电压值选择合适的测量范围。
4.设置测量精度:为了获得更高的测量精度,可以调整测量精度参数,例如设置采样率、滤波器等。
5.设置数据采集模式:根据需要选择数据采集模式,例如手动测量、自动采集等。
三、测量操作
1.连接测试点:将源表的探头或连接线连接到被测电路的测试点。
2.开始测量:按下“测量”按钮,启动电压测量。
3.读取测量结果:测量完成后,仪器面板会显示测量结果,包括电压值、测量时间等信息。
4.记录测量数据:将测量结果记录下来,并进行数据分析。
四、注意事项
1.安全第一:使用吉时利2450数字源表进行测量时,应注意安全。在连接电路时,确保电源已关闭,并避免接触带电部件。
2.选择合适的探头:选择合适的探头可以提高测量精度,并防止对电路造成损坏。
3.校准仪器:为了确保测量结果的准确性,应定期校准吉时利2450数字源表。
4.使用说明书:在使用吉时利2450数字源表之前,建议仔细阅读仪器说明书,了解其功能和使用方法。
五、实用技巧
1.使用虚拟仪器软件:可以使用虚拟仪器软件(如NI LabVIEW)来控制吉时利2450数字源表,并进行更复杂的测量和数据分析。
2.利用源表的功能:吉时利2450数字源表除了测量电压外,还可以作为电源使用,为电路提供直流或交流电压。
3.利用仪器的其他功能:吉时利2450数字源表还拥有其他功能,例如测量电流、电阻等。
吉时利2450数字源表是进行电压测量和电路测试的强大工具。本文详细介绍了如何使用该仪器进行电压测量,并提供了一些实用技巧和注意事项。通过学习本文内容,读者可以快速掌握吉时利2450数字源表的测量功能,提高电压测量的准确性和效率,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
相关产品
AT52450是高精度源测量单元(SMU)仪器,即源表,其适用于各种应用场合,如:现代半导体器件,纳米器件,电池材料,有机半导体,精密传感器等。拥有低噪声,高精度和高准确性,助力用户创新。 同时AT50000系列集成了易于操作的触摸屏,交互直观,使用简便,入门迅速。且兼容行业通用的SCPI通信协议,编程简单,方便用户实...
6400系列皮安表是一款经济实惠的5½位仪器,可测量10fA至20mA的电流,速度高达每秒1000个读数。该系列包括三种型号: 6485型皮安表:测量范围
吉时利7708数据采集器端子板是一款具有多种特性和优势的专业设备,结合了数字万用表、开关系统和数据记录仪的多种功能。它具备真六位半(22位)精度,能够进行精

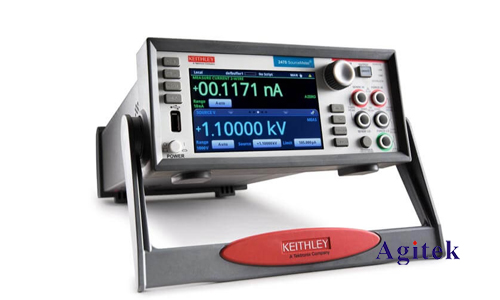

-2470高压源表®源测量单元(SMU)仪器具有先进的触摸、测试和发明技术。-设备采用创新的图表化用户界面(GUI)和电容触摸屏技术,使操作更直观、学习曲线更简
