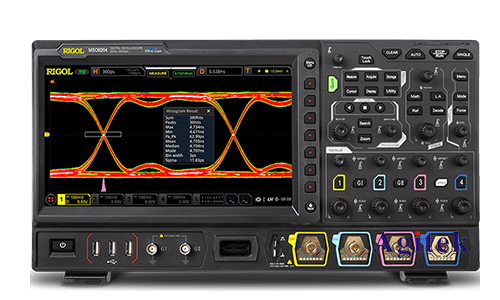

普源示波器作为一款功能强大的电子测量仪器，在电池测试领域也发挥着重要作用。通过示波器，我们可以直观地观察电池电压随时间的变化趋势，从而判断电池的健康状况、充电效率等关键参数。以下将详细介绍如何使用普源示波器测量电池电压，并提供一些实用技巧和常见问题解答。

　　一、准备工作

　　在开始测量之前，需要准备以下材料：

　　普源示波器：确保示波器处于良好工作状态，并已连接电源。

　　测试探头：选择合适的测试探头，并确保探头与示波器连接良好。

　　电池：需要测量的电池。

　　二、连接方式

　　1.选择合适的测量通道:普源示波器通常拥有多个测量通道，选择一个通道用于测量电池电压。

　　2.连接测试探头:将测试探头的红黑探头分别连接到电池的正极和负极。

　　3.设置输入范围:根据电池电压的范围，设置示波器的输入范围，确保信号能够被正确地显示。

　　4.检查连接:确保连接牢固，避免接触不良导致测量结果不准确。

　　三、操作步骤

　　1.打开示波器:启动示波器，进入测量模式。

　　2.选择测量类型:选择电压测量模式，并设置相应的测量单位。

　　3.设置时间刻度:根据需要观察的电压变化时间段，设置示波器的时间刻度。

　　4.触发设置:为了更好地观察电压变化，可以设置触发条件，例如当电压达到特定值时触发。

　　5.观察波形:启动测量后，示波器屏幕上将显示电池电压的波形图，观察波形变化趋势。

　　6.测量数据:示波器会自动测量电压值，并显示在屏幕上，可以根据需要记录数据。

　　四、数据解读

　　电压稳定性:观察波形图中电压是否稳定，波动范围是否在正常范围内。

　　电压变化趋势:观察电压随时间变化的趋势，例如是否呈线性下降或上升。

　　峰值电压:测量波形图中的最高电压值，代表电池的最高电压。

　　最低电压:测量波形图中的最低电压值，代表电池的最低电压。

　　五、常见问题解答

　　1.为什么测量结果不稳定？

　　连接不良：检查探头与电池的连接是否牢固，避免接触不良导致测量结果不稳定。

　　电池本身不稳定：某些电池的电压本身不稳定，可能会导致测量结果波动。

　　干扰信号：周围环境中可能存在干扰信号，影响测量结果，建议在屏蔽环境中进行测量。

　　2.如何测量电池的内阻？

　　使用电流源和示波器组合测量，通过观察电池在不同电流下的电压变化，计算出电池的内阻。

　　3.如何测量电池的容量？

　　使用恒流源和示波器组合测量，通过记录电池放电过程中的时间和电流，计算出电池的容量。

　　使用普源示波器测量电池电压是一个简单高效的测试方法，可以帮助用户直观地了解电池的性能参数，为电池选型、维护和故障诊断提供参考依据。需要注意的是，实际测量过程中可能存在一些干扰因素，需要根据具体情况进行调试和分析，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
