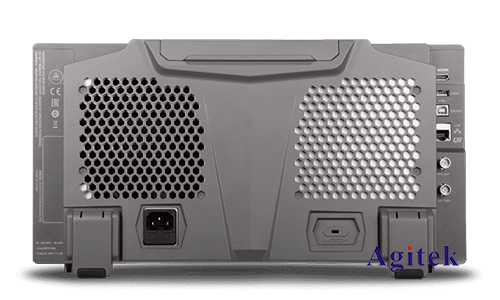

普源MSO7024是一款功能强大的数字存储示波器，其内置的FFT功能可以方便地将时域信号转换为频域信号，进行频谱分析。本文将详细介绍如何利用MSO7024示波器进行频域波形调制，并探讨相关技巧和注意事项，以帮助用户更好地利用其进行频谱分析和信号处理。

　　一、FFT分析设置

　　1.开启FFT功能:在示波器界面中，找到"FFT"选项并将其开启。

　　2.选择FFT窗口类型:MSO7024提供了矩形窗、汉宁窗、黑曼窗等多种窗口类型，用户可以根据信号特点选择合适的窗口类型。

　　3.设置FFT点数:FFT点数决定了频谱分析的频率分辨率。点数越多，分辨率越高，但计算时间也越长。

　　4.设置FFT平均次数:平均多次FFT结果可以有效降低噪声，提高信噪比。

　　5.设置频率范围:用户可以根据需要设置显示的频率范围，以聚焦于感兴趣的频段。

　　二、带宽选择

　　示波器的带宽直接影响着可分析的频率范围。在进行频谱分析时，需要确保示波器的带宽大于待测信号的最高频率。如果带宽过小，将会出现信号截断现象，导致分析结果不准确。

　　三、采样率调整

　　采样率决定了示波器每秒钟采集数据的次数，它与频率分辨率密切相关。采样率越高，频率分辨率越高，但数据量也越大，对存储空间要求更高。因此，在进行频谱分析时，应根据信号的特点选择合适的采样率，以获得**的分析效果。

　　四、触发方式

　　合适的触发方式可以确保示波器在信号的特定时间点开始采集数据，从而获得准确的频谱信息。常用的触发方式包括边缘触发、斜率触发、脉冲宽度触发等，用户可以根据信号特点选择合适的触发方式。

　　五、实际操作步骤

　　1.连接信号源:将待测信号连接到示波器通道。

　　2.设置示波器参数:设置合适的探头补偿、垂直增益、时间刻度等参数。

　　3.开启FFT功能:在示波器界面中开启FFT功能，并设置相关参数。

　　4.触发信号:使用合适的触发方式，确保示波器在信号的特定时间点开始采集数据。

　　5.观察频谱图:在FFT分析结果中观察信号的频谱信息，例如频率、幅度、相位等。

　　六、注意事项

　　1.信号频率:确保信号频率在示波器带宽范围内。

　　2.采样率:选择合适的采样率，以获得足够高的频率分辨率。

　　3.触发方式:选择合适的触发方式，以确保采集到正确的信号片段。

　　4.FFT点数:根据需要选择合适的FFT点数，以平衡频率分辨率和计算时间。

　　5.窗口类型:选择合适的窗口类型，以减少频谱泄漏现象。

　　普源MSO7024示波器内置的FFT功能可以方便地进行频谱分析，用户可以通过调整FFT参数、带宽选择、采样率设置、触发方式等，获得准确的频域波形信息。掌握这些技巧可以有效地提高频谱分析效率，为信号处理和故障诊断提供更加准确和可靠的依据，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
