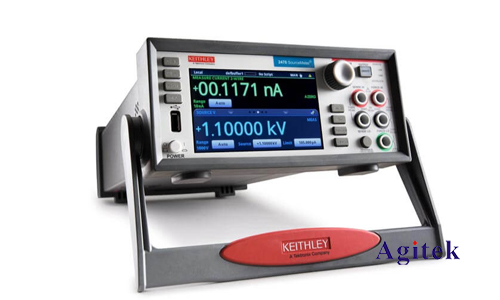

吉时利2450数字源表是一款功能强大的仪器，它能够提供精确的电压、电流、电阻和功率测量，并在多种应用中作为电流源和电压源。其电路设计复杂，包含多种关键元件和工作原理。本文将深入分析吉时利2450数字源表电路，并阐述其工作原理、关键元件以及性能特点。

　　一、吉时利2450数字源表电路概述

　　吉时利2450数字源表电路主要由以下几部分组成：

　　1.电源模块:该模块提供仪器工作的必要电压和电流，并为其他模块供电。

　　2.信号源模块:该模块负责产生所需电压或电流，并能够根据用户设置进行调节。

　　3.测量模块:该模块负责测量电压、电流、电阻和功率等参数，并将测量结果传送到显示器或数据采集系统。

　　4.控制模块:该模块负责控制整个仪器的运行，包括设置参数、启动和停止测试、数据采集和处理等功能。

　　5.显示模块:该模块显示仪器的测量结果、设置参数和其他信息。

　　二、吉时利2450数字源表电路工作原理

　　吉时利2450数字源表的工作原理基于闭环控制系统，通过反馈机制保证输出参数的准确性和稳定性。其主要工作步骤如下：

　　1.用户设定参数:用户通过控制面板或软件设定所需的电压、电流、电阻或功率等参数。

　　2.信号源产生信号:信号源模块根据用户设定的参数产生相应的电压或电流信号。

　　3.测量模块测量参数:测量模块对输出的电压或电流进行测量，并将测量结果反馈给控制模块。

　　4.控制模块调整信号:控制模块比较测量结果与用户设定参数之间的偏差，并调整信号源模块输出的信号，以减小偏差。

　　5.循环往复:重复步骤3和4，直至输出参数达到用户设定的精度。

　　三、吉时利2450数字源表电路关键元件

　　吉时利2450数字源表电路包含多种关键元件，例如：

　　高精度ADC(模数转换器):负责将模拟电压或电流信号转换为数字信号，用于测量模块进行精确测量。

　　DAC(数模转换器):负责将数字信号转换为模拟电压或电流信号，用于信号源模块产生所需的信号。

　　运算放大器:负责放大信号并提供高增益，用于闭环控制系统中的误差放大和补偿。

　　开关:用于控制信号的通断，实现不同功能的切换，例如测量模式与源模式之间的切换。

　　滤波器:用于去除信号中的噪声和干扰，保证信号的稳定性。

　　四、吉时利2450数字源表电路性能特点

　　吉时利2450数字源表具有以下性能特点：

　　高精度:由于采用了高精度ADC和DAC，以及闭环控制系统，该仪器能够提供高精度的电压、电流、电阻和功率测量。

　　高稳定性:闭环控制系统能够有效地抑制各种噪声和干扰，保证输出参数的稳定性。

　　多功能性:该仪器能够作为电压源、电流源、电阻源和功率源，满足多种应用需求。

　　灵活配置:用户可以根据不同的测试需求，设定不同的参数和功能，实现灵活的应用。

　　方便操作:该仪器具有友好的人机界面，操作简单方便，易于使用。

　　吉时利2450数字源表是一款功能强大、性能优异的仪器，其电路设计复杂，包含多种关键元件，并通过闭环控制系统实现了高精度、高稳定性和多功能性。该仪器广泛应用于科研、教育、工业生产等领域，为各种测试和测量应用提供了可靠的工具。
