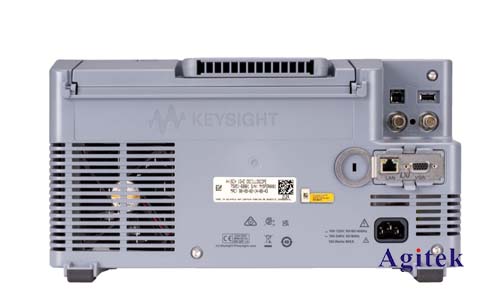

在电子设计中，纹波是指在直流信号上叠加的交流信号，它会影响电路的性能和稳定性。使用示波器进行纹波测试是识别和分析纹波的重要手段，而Keysight MSOX4034A作为一款功能强大的示波器，为用户提供了丰富的纹波测试功能。

　　一、测试准备

　　在进行纹波测试之前，需要做好以下准备工作：

　　1.确认测试目标:确定需要测试的信号类型，例如直流电源电压、数字信号、模拟信号等。

　　2.选择合适的探头:根据测试信号的频率和电压范围选择合适的探头，确保探头能够准确地测量信号。

　　3.连接示波器:将探头连接到被测信号点，并连接到示波器的通道。

　　4.配置示波器:设置示波器的时间基准、电压量程、触发模式等参数，以便清晰地观察和测量纹波信号。

　　二、纹波测试方法

　　使用Keysight MSOX4034A示波器进行纹波测试，可以采用以下方法：

　　1.直接观察法:将示波器设置为“时间域”模式，观察信号波形，并通过目测的方式判断纹波的大小和频率。此方法适用于对纹波有初步了解的情况。

　　2.测量法:

　　使用示波器的“测量”功能，直接测量纹波的峰峰值、平均值、RMS值等参数。

　　使用示波器的“数学运算”功能，对信号进行处理，例如计算信号的直流成分和交流成分，或对信号进行滤波。

　　3.频谱分析法:将示波器设置为“频谱分析”模式，观察信号的频谱图，并通过分析频谱图中的谐波成分来识别纹波的频率和大小。

　　4.FFT分析法:使用示波器的FFT分析功能，对信号进行傅立叶变换，将信号从时间域转换到频域，从而更精确地分析纹波的频率和大小。

　　三、数据分析

　　通过示波器获得纹波数据后，需要进行数据分析，以确定纹波的大小、频率、来源和影响。

　　1.纹波幅度分析:分析纹波的峰峰值、平均值、RMS值等参数，确定纹波的幅度大小。

　　2.纹波频率分析:分析纹波的频率，判断纹波的来源，例如电源频率、开关频率、信号频率等。

　　3.纹波影响分析:分析纹波对电路性能的影响，例如电压纹波会影响电路的稳定性，电流纹波会影响电路的效率等。

　　四、常见问题及解决方法

　　在进行纹波测试过程中，可能会遇到一些常见问题，例如:

　　1.探头接地不良:探头接地不良会导致信号失真，影响测量结果。解决方法：确保探头正确接地，并检查接地线是否完好。

　　2.示波器参数设置错误:示波器参数设置错误会导致无法准确测量纹波信号。解决方法：根据信号特点，正确设置示波器的参数。

　　3.干扰信号影响:外部干扰信号会叠加在被测信号上，影响纹波测量。解决方法：使用屏蔽线或滤波器来降低干扰信号的影响。

　　4.示波器自身噪声:示波器自身也存在噪声，会影响纹波测量结果。解决方法：使用低噪声示波器，并进行必要的补偿。

　　Keysight MSOX4034A示波器为纹波测试提供了丰富的功能和便捷的操作方法，用户可以根据实际需求选择合适的测试方法和数据分析方式，对信号中的纹波进行有效分析，从而提高电路设计和调试效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
