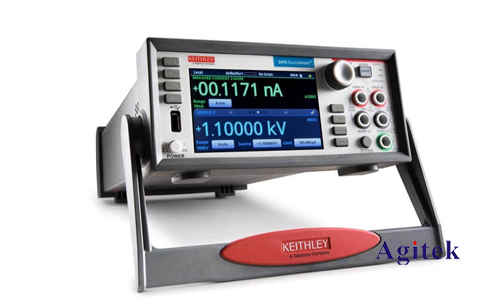

吉时利2450源表是一款功能强大的精密测量仪器，其可作为电压源或电流源，并能同时测量电压和电流，使其成为半导体器件I-V特性分析的理想选择。本文将介绍如何使用吉时利2450源表进行二极管I-V特性分析。

　　一、实验准备

　　1.器材准备:

　　吉时利2450源表

　　二极管（待测器件）

　　连接线

　　数据采集系统（可选）

　　个人电脑（可选）

　　2.软件准备:

　　吉时利2450源表控制软件（如TRMS或IVI-COM）

　　数据分析软件（如Origin，Excel）

　　二、实验步骤

　　1.连接电路:将吉时利2450源表的输出端连接到待测二极管的正负极，并将吉时利2450源表的测量端连接到二极管的两端。

　　2.设置参数:打开吉时利2450源表的控制软件，设置输出电压范围、电流范围、测量精度、扫描速度等参数。

　　3.进行测量:设置完成后，点击开始测量按钮，吉时利2450源表会按照预设的参数对二极管进行扫描，并记录下每个电压值对应的电流值。

　　4.数据采集:可以选择将数据手动记录或利用数据采集系统自动采集数据。

　　5.数据分析:使用数据分析软件对采集的数据进行分析，绘制出二极管的I-V特性曲线，并根据曲线分析二极管的特性参数，如正向电流、反向电流、阈值电压、结电容等。

　　三、I-V特性分析

　　1.正向偏置

　　当二极管的正极接正电压，负极接负电压时，二极管处于正向偏置状态。此时，二极管的电流随着电压的增加而迅速上升，呈现出指数增长趋势。这一现象是由二极管的PN结内载流子浓度的增加造成的。当电压超过一定值（称为阈值电压）后，二极管的电流会迅速增加，并趋于饱和。

　　2.反向偏置

　　当二极管的正极接负电压，负极接正电压时，二极管处于反向偏置状态。此时，二极管的电流非常小，几乎为零，这被称为反向电流。由于PN结内载流子浓度非常低，只有极少数的少数载流子能够穿过PN结，因此反向电流非常小。当电压达到一定值（称为击穿电压）时，二极管会发生击穿，反向电流会急剧上升，最终会导致二极管损坏。

　　3.I-V曲线分析

　　二极管的I-V特性曲线可以反映出二极管的正向导通特性、反向截止特性以及击穿特性等重要信息。通过对I-V曲线的分析，可以得到二极管的阈值电压、击穿电压、反向电流等参数，进而评估二极管的性能和可靠性。

　　四、注意事项

　　1.在进行测量时，要注意二极管的额定电压和电流，避免超过二极管的额定值，以免损坏二极管。

　　2.连接电路时，要注意正负极的连接，避免接反。

　　3.设置参数时，要注意测量精度和扫描速度，以确保测量结果的准确性。

　　4.在进行数据分析时，要注意数据处理方法，确保分析结果的可靠性。

　　利用吉时利2450源表可以方便快捷地进行二极管I-V特性分析。通过对I-V曲线的分析，可以了解二极管的特性参数，从而评估二极管的性能和可靠性。在实际应用中，可以根据需要选择合适的二极管进行电路设计和器件选型。
