在电子设备的设计、开发和调试过程中，纹波测试是一个重要的环节。纹波是指在直流信号中叠加的交流信号成分，它会对电路的正常工作产生影响。例如，在电源设计中，纹波会影响设备的稳定性、效率和可靠性。使用示波器进行纹波测试可以有效地识别和分析纹波问题，从而进行相应的改进措施。

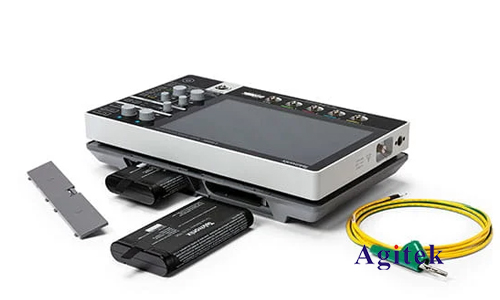

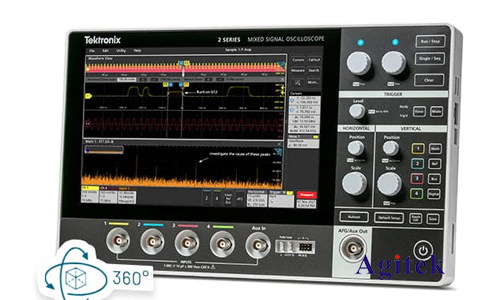

　　泰克MSO24示波器是一款功能强大的数字示波器，它具备高带宽、高采样率和多种测量功能，使其成为进行纹波测试的理想工具。下面将详细介绍如何使用泰克MSO24示波器进行纹波测试。

　　一、测试原理

　　纹波测试的基本原理是通过测量直流信号上的交流成分来判断纹波的大小和频率。具体而言，我们可以通过以下两种方法进行纹波测试：

　　1.直接测量：使用示波器的测量功能直接测量直流信号的峰峰值电压。峰峰值电压减去直流信号的平均值，即为纹波的峰峰值。

　　2.频谱分析：通过示波器的FFT功能将直流信号转换为频谱图，观察频谱图中是否存在明显的频率成分，并测量其幅值。幅值的大小即为纹波的幅值，频率即为纹波的频率。

　　二、测量步骤

　　使用泰克MSO24示波器进行纹波测试，一般需要以下步骤：

　　1.连接被测信号：将被测信号连接到示波器的通道，并根据信号的幅度选择合适的探头。

　　2.设置触发：根据被测信号的特点，选择合适的触发模式和触发电平，以确保示波器能够准确地捕获信号。

　　3.设置时间刻度和电压刻度：设置合适的时间刻度和电压刻度，以便清晰地观察信号波形。

　　4.进行测量：使用示波器的测量功能直接测量峰峰值电压，或使用FFT功能进行频谱分析。

　　5.记录测量结果：记录测量结果，并根据需要进行分析和处理。

　　三、误差分析

　　在进行纹波测试时，需要考虑以下因素可能导致的误差：

　　1.探头的误差：探头本身具有一定的阻抗和带宽，会对信号的测量产生影响。

　　2.示波器的误差：示波器本身也具有一定的测量误差，包括采样误差、量化误差等。

　　3.被测信号的噪声：被测信号本身可能存在一些随机噪声，会影响纹波的测量结果。

　　4.环境因素：环境因素，如温度、湿度等，也可能对纹波测量产生影响。

　　四、测试技巧

　　为了提高纹波测试的准确性和效率，可以参考以下技巧：

　　1.使用高品质探头：选择高品质的探头，可以有效减少探头的误差。

　　2.选择合适的示波器：根据被测信号的特点，选择合适的示波器，例如带宽、采样率、分辨率等。

　　3.合理设置测量参数：设置合适的时间刻度、电压刻度、触发模式和触发电平，以确保示波器能够准确地捕获信号。

　　4.使用示波器的自动测量功能：示波器的自动测量功能可以简化测量过程，提高效率。

　　5.进行多次测量：进行多次测量并取平均值，可以有效降低测量误差。

　　五、应用实例

　　纹波测试在电子设备的各个领域都有广泛的应用，例如：

　　1.电源设计：测量电源输出的纹波，评估电源的稳定性和效率。

　　2.数字电路设计：测量数字电路的电源纹波，判断纹波是否会影响电路的正常工作。

　　3.音频设备设计：测量音频设备的电源纹波，判断纹波是否会产生噪音。

　　4.通信设备设计：测量通信设备的电源纹波，判断纹波是否会影响信号质量。

　　使用泰克MSO24示波器进行纹波测试，能够有效地识别和分析纹波问题，从而进行相应的改进措施。本文详细介绍了纹波测试的原理、步骤、误差分析、测试技巧和应用实例，旨在为工程师和技术人员提供全面、实用的指导，帮助您更好地理解和应用示波器进行纹波测试，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
