互调失真(Intermodulation Distortion,IMD)是射频(RF)系统中常见的非线性现象，指在多个频率信号共同作用下，产生新的、非预期频率信号的现象。这些非预期信号会干扰正常信号传输，降低系统性能，甚至导致系统故障。因此，对射频元件的互调失真进行测量和分析，对于保证射频系统正常工作至关重要。

　　泰克信号发生器，凭借其灵活性和功能性，在射频元件互调失真测量中扮演着重要角色。本文将详细介绍泰克信号发生器在测量射频元件互调失真方面的应用，并探讨其优势和技巧。

　　一、测量原理与方法

　　1.1互调失真原理

　　互调失真产生于非线性器件，如功率放大器、混频器等。当多个信号同时作用于非线性器件时，器件的输出信号中会包含原始信号的谐波和组合频率。这些组合频率称为互调产物，其频率由原始信号频率的线性组合决定。

　　通常情况下，二阶和三阶互调产物对系统的影响最为显著。二阶互调产物频率为f1±f2，三阶互调产物频率为2f1±f2或2f2±f1，其中f1和f2为原始信号频率。

　　1.2测量方法

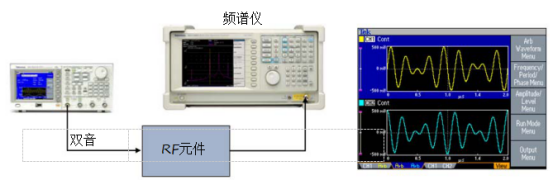

　　测量射频元件互调失真常用的方法是双音法，即使用两个频率信号（f1和f2）作为测试信号，通过频谱仪测量元件输出信号中二阶和三阶互调产物的幅度。

　　1.3泰克信号发生器在测量中的应用

　　泰克信号发生器可以通过双音仿真来产生测试信号，并使用频谱仪进行测量。其主要优势如下：

　　双音仿真:泰克信号发生器可以方便地生成双音信号，无需额外的混频器来组合多个信号，简化了测试过程。

　　任意波形/函数发生器:泰克信号发生器支持任意波形和函数生成，可以根据需要定制测试信号，提高测试灵活性。

　　简便易用:泰克信号发生器操作简便，设置时间短，提高了测试效率。

　　体积小:泰克信号发生器体积小巧，节省工作台空间。

　　二、泰克信号发生器使用技巧

　　为了提高测量精度和效率，在使用泰克信号发生器进行互调失真测量时，可以采取以下技巧：

　　创建双音信号:可以通过在ArbExpress中独立创建每个音调，然后使用波形数学运算进行相加的方式，方便地生成双音信号。

　　避免波形不连续:在定义两个音调时，使用整数个波形周期，可以避免波形不连续，提高测量精度。

　　信号参数优化:选择合适的信号频率、幅度、相位和占空比，可以有效提高测量精度。

　　选择合适的频谱仪:选择分辨率带宽和动态范围合适的频谱仪，可以提高测量精度和灵敏度。

　　三、推荐型号

　　泰克AFG3252是一款功能强大的任意波形发生器，适用于射频元件互调失真测量。其主要特点包括：

　　频率范围：10Hz-250MHz

　　输出幅度：±10Vp-p

　　任意波形生成

　　快速响应时间

　　强大的软件功能

　　四、应用范围

　　泰克信号发生器在测量射频元件互调失真方面具有广泛的应用，例如：

　　射频放大器

　　增益模块

　　混频器

　　调制器

　　连接器

　　分路器

　　耦合器

　　中继器

　　衰减器

　　PIN二极管

　　碳电阻器

　　同轴电缆

　　泰克信号发生器凭借其灵活性和功能性，成为测量射频元件互调失真的理想工具。通过使用泰克信号发生器进行双音仿真和频谱仪测量，可以有效评估射频元件的非线性性能，从而提高射频系统的整体性能和可靠性。
