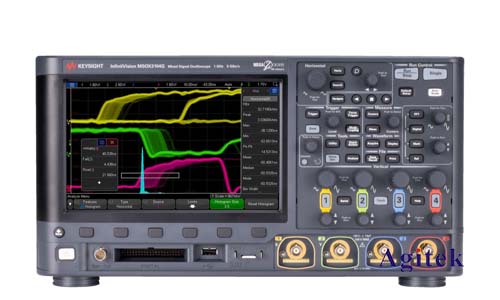

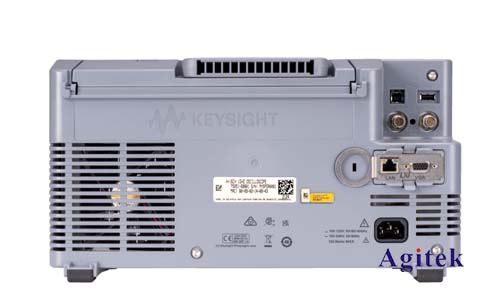

晶振,即石英晶体谐振器,是电子电路中不可或缺的元件,其作用是提供稳定的时钟频率,为电路的正常运作提供时间基准。在电路设计与调试过程中,准确测量晶振的波形至关重要,而示波器是完成此项任务的**工具。本文将以是德科技DSOX3054G示波器为例,详细阐述如何使用示波器测量晶振波形,并介绍相关的操作步骤、注意事项以及典型波形分析方法。
一、准备工作
在开始测量之前,需要准备以下材料和工具:
是德科技DSOX3054G示波器:该示波器具有高带宽、高采样率和丰富的测量功能,适用于多种应用场景。
被测晶振:确保晶振型号、频率与电路设计相符。
探头:选择合适的探头,例如高频探头或示波器自带的探头。
连接线:用于连接示波器和被测电路。
电路板:用于搭建测试电路。
二、测量步骤
1.连接电路:将被测晶振接入电路板,并根据实际情况选择合适的连接线。
2.连接示波器:将探头连接到示波器,并用探头夹具夹住晶振的输出引脚。
3.设置示波器参数:
时间刻度:根据晶振频率,选择合适的时间刻度,例如:
10MHz晶振:时间刻度设置为100ns/div或更小。
100kHz晶振:时间刻度设置为10us/div或更小。
电压刻度:根据晶振的输出电压,选择合适的电压刻度,一般设置为1V/div或更小。
触发方式:选择合适的触发方式,例如边缘触发或斜率触发。
耦合方式:根据实际情况选择AC耦合或DC耦合。
4.观察波形:观察示波器显示的晶振波形,并根据波形特征进行分析。
5.测量参数:使用示波器的测量功能,测量晶振波形的频率、幅值、占空比等参数。
三、典型波形分析
晶振波形通常呈现出正弦波或方波形状。
正弦波:正弦波形的特征是周期性变化的电压,其振幅和频率是固定的。
方波:方波形的特征是具有陡峭的上升沿和下降沿,其占空比是稳定的。
四、注意事项
探头影响:探头的电容和电感会对晶振信号造成一定的衰减和畸变,选择合适的探头可以减小这种影响。
地线连接:确保示波器的接地线与被测电路的接地线连接良好,避免地线环路产生噪声。
频率选择:选择合适的示波器带宽,确保可以准确地测量晶振信号的频率。
安全操作:注意示波器的安全操作规程,避免触电或损坏设备。
使用是德DSOX3054G示波器测量晶振波形是电路调试和设计中一项重要的技能。通过合理的连接、设置和波形分析,可以准确地测量晶振的频率、幅值、占空比等参数,为电路的正常运作提供可靠的保障,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
