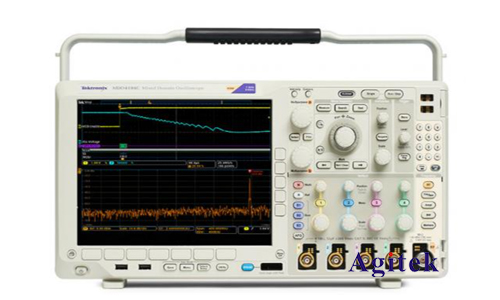

在电子电路设计、调试和测试过程中,经常需要测量脉冲信号的宽度。泰克示波器作为电子测量仪器中的主力军,其强大的功能和便捷的操作方式,使其成为测量脉冲宽度的首选工具。本文将详细讲解使用泰克示波器测量脉冲宽度的方法,并针对不同类型的脉冲信号提供相应的测量技巧和注意事项。

一、理解脉冲宽度
脉冲宽度是指脉冲信号从上升沿到下降沿的时间间隔,通常用符号“t”表示,单位为秒(s)或毫秒(ms)等。脉冲宽度是衡量脉冲信号持续时间的重要指标,在数字电路、信号处理、通信等领域有着广泛的应用。
二、泰克示波器测量脉冲宽度的方法
泰克示波器提供了多种测量脉冲宽度的方法,常用的方法包括:
1.手动测量
手动测量是最基本的方法,通过直接读取示波器屏幕上的时间刻度来确定脉冲宽度。具体步骤如下:
将待测脉冲信号接入示波器的通道,并调整示波器的垂直和水平灵敏度,使脉冲信号在屏幕上清晰显示。
找到脉冲信号的上升沿和下降沿,并分别对应到时间刻度上。
读取上升沿和下降沿所对应的时间刻度值,两者之差即为脉冲宽度。
2.使用测量工具
泰克示波器提供了丰富的测量工具,可以方便快捷地测量脉冲宽度。常见的测量工具包括:
光标测量:使用示波器自带的光标,将光标分别放置在脉冲信号的上升沿和下降沿,示波器会自动显示两光标之间的时间间隔,即脉冲宽度。
测量函数:选择示波器提供的“脉冲宽度”测量函数,示波器会自动识别脉冲信号并显示其宽度。
自动测量:使用示波器的自动测量功能,可以一次性测量多个参数,包括脉冲宽度、上升时间、下降时间等。
3.使用软件工具
泰克示波器通常提供配套的软件工具,例如Tektronix ScopeView软件,可以对示波器采集的波形进行更详细的分析和测量。在软件中,用户可以使用各种工具和功能来测量脉冲宽度,例如:
标记点:在波形上标记脉冲信号的上升沿和下降沿,软件会自动计算两点之间的时间间隔。
测量工具:软件提供了丰富的测量工具,可以方便地测量脉冲宽度、上升时间、下降时间等参数。
统计分析:可以对多个脉冲信号进行统计分析,得到平均脉冲宽度、最小脉冲宽度、最大脉冲宽度等信息。
三、不同类型脉冲信号的测量技巧
针对不同类型的脉冲信号,需要选择合适的测量方法和技巧,才能获得准确的测量结果。
1.矩形脉冲信号
矩形脉冲信号的上升沿和下降沿比较陡峭,可以使用手动测量或光标测量方法。需要注意的是,示波器的带宽和采样率要足够高,才能准确地捕捉到脉冲信号的上升沿和下降沿。
2.非对称脉冲信号
非对称脉冲信号的上升沿和下降沿的时间间隔不同,可以使用测量函数或自动测量功能,可以准确地识别脉冲信号的上升沿和下降沿并测量其宽度。
3.噪声脉冲信号
噪声脉冲信号的上升沿和下降沿可能不清晰,可以使用软件工具进行更详细的分析,通过滤波或其他信号处理技术来去除噪声,提高测量精度。
四、注意事项
示波器的带宽和采样率:示波器的带宽和采样率要足够高,才能准确地捕捉到脉冲信号的上升沿和下降沿。
示波器的探头:使用合适的探头,以确保测量结果的准确性。
示波器的耦合模式:选择合适的耦合模式,例如交流耦合或直流耦合,以确保正确地测量脉冲信号。
信号源和示波器的连接:确保信号源和示波器的连接牢固,避免信号衰减或噪声干扰。
环境影响:避免强电磁干扰,以确保测量结果的稳定性和准确性。

泰克示波器提供了多种测量脉冲宽度的方法,用户可以根据具体情况选择合适的方法,并注意相关注意事项,以获得准确可靠的测量结果。熟悉这些方法和技巧,可以有效提高电路设计、调试和测试效率,并确保电子产品的性能和可靠性,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
