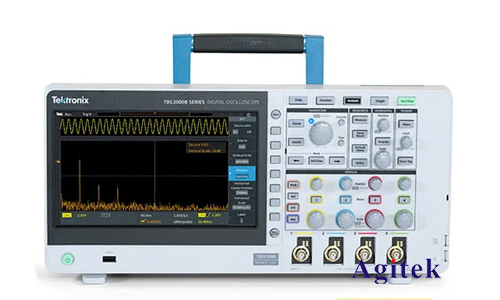

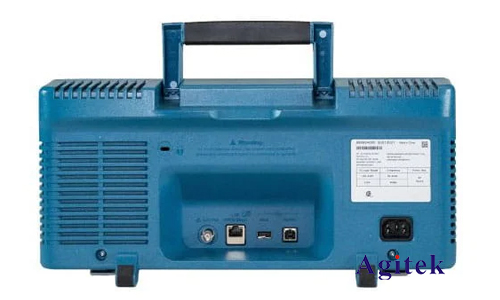

泰克TBS2202B示波器是一款功能强大的数字存储示波器，广泛应用于电子工程、科研教学等领域。本文将以泰克TBS2202B示波器为例，详细介绍如何进行电压测量，并提供一些使用技巧和注意事项。

　　一、连接与设置

　　1.连接信号源：将信号源的输出端连接到示波器的通道输入端，使用示波器提供的探头。选择合适的探头类型，确保探头阻抗与信号源阻抗匹配。

　　2.设置探头补偿：为了确保测量的准确性，需要对探头进行补偿。将探头连接到示波器的校准端口，根据示波器界面上的提示进行补偿操作。

　　3.选择通道：在示波器界面上选择要使用的通道，例如通道1、通道2等。

　　4.设置量程和耦合方式：根据被测电压的大小选择合适的量程，以及直流耦合（DC）或交流耦合（AC）方式。

　　5.设置触发方式：选择合适的触发方式，确保示波器能够稳定地捕捉到信号波形。例如，可以使用边沿触发、斜率触发等方式。

　　6.设置时间刻度和垂直刻度：调整时间刻度和垂直刻度，使信号波形在屏幕上清晰可见。

　　二、电压测量

　　1.测量直流电压：使用示波器的光标功能，将光标放置在信号波形的水平中心位置，读出光标显示的电压值，即为直流电压值。

　　2.测量峰峰值电压：将光标分别放置在信号波形的峰值和谷值位置，读出两个光标之间的电压差，即为峰峰值电压。

　　3.测量有效值电压：在示波器界面上选择“测量”功能，选择“RMS”选项，示波器会自动测量并显示信号波形的有效值电压。

　　4.测量频率：将光标放置在信号波形的两个相邻波峰或波谷位置，读出两个光标之间的时间间隔，并根据时间间隔计算出信号的频率。

　　5.测量相位差：如果需要测量两个信号之间的相位差，需要将两个信号分别连接到示波器的两个通道，并在示波器界面上选择“测量”功能，选择“相位”选项，示波器会自动测量并显示两个信号之间的相位差。

　　三、数据分析

　　1.保存波形数据：使用示波器的“保存”功能将测量到的波形数据保存到存储器中，便于后续分析。

　　2.导出数据：将保存的波形数据导出到电脑中，使用专业的软件进行更详细的分析，例如绘制图形、计算统计指标等。

　　四、注意事项

　　1.安全第一：在使用示波器进行电压测量时，应注意安全，避免触电。

　　2.探头选择：选择合适的探头类型，并确保探头连接牢固，避免接触不良导致测量误差。

　　3.校准补偿：定期对探头进行校准补偿，确保测量结果的准确性。

　　4.量程选择：选择合适的量程，避免信号过载导致测量结果失真。

　　5.触发方式：选择合适的触发方式，确保示波器能够稳定地捕捉到信号波形。

　　6.时间刻度和垂直刻度：调整时间刻度和垂直刻度，使信号波形在屏幕上清晰可见。

　　7.数据分析：对测量数据进行详细分析，确保结果的可靠性。

　　泰克TBS2202B示波器是一款功能强大的工具，能够帮助用户准确高效地进行电压测量。掌握正确的操作步骤和注意事项，可以最大限度地发挥示波器的性能，提高测量数据的准确性和可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
