随着高速数字通信技术的迅速发展，信号完整性问题日益突出，对信号质量要求也越来越高。SGMII(Serial Gigabit Media Independent Interface)作为一种高速串行接口，广泛应用于网络设备、存储系统和数据中心等领域。SGMII眼图作为衡量信号质量的重要指标，其测试对于确保数据传输的可靠性和稳定性至关重要。

　　本指南将详细介绍使用安捷伦示波器测试SGMII眼图的完整流程，并分析常见问题和优化建议，帮助用户更好地理解SGMII眼图测试的原理和方法。

　　1.SGMII眼图测试原理

　　SGMII眼图是通过示波器采集SGMII信号，并将其在时间和电压域中绘制出的图像，反映了信号在特定时间段内的幅度和时序信息。

　　眼图的主要参数:

　　眼高(Eye Height):表示信号的噪声容限，越高越好。

　　眼宽(Eye Width):表示信号的时序容限，越宽越好。

　　眼闭合率(Eye Closure):表示眼图的闭合程度，越低越好。

　　抖动(Jitter):表示信号的时序不稳定性，越低越好。

　　SGMII眼图测试的意义:

　　评估信号质量:眼图可以直观地展示信号的噪声、抖动、时序等方面的特性，从而评估信号质量。

　　检测传输错误:眼图闭合或眼宽不足，会导致数据传输错误，影响系统性能。

　　优化系统设计:通过分析眼图参数，可以优化系统设计，改善信号完整性。

　　2.安捷伦示波器测试SGMII眼图的步骤

　　2.1硬件准备

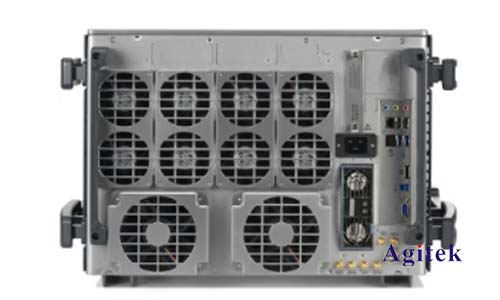

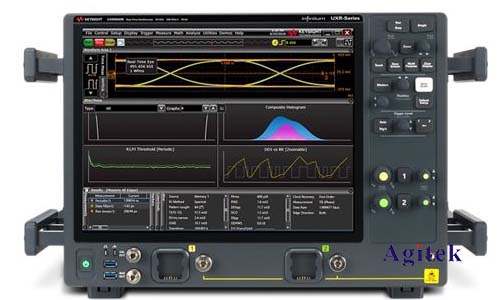

　　安捷伦示波器(建议使用高带宽、高采样率的示波器)

　　SGMII信号源

　　测试探头

　　连接线

　　2.2软件准备

　　安捷伦示波器软件

　　SGMII眼图分析软件

　　2.3测试步骤

　　1.连接设备:将SGMII信号源与示波器通过测试探头连接。

　　2.设置示波器参数:

　　设置触发条件：触发信号应与SGMII信号同步。

　　设置时间基准：确保可以观察到完整的SGMII信号周期。

　　设置电压范围：确保能够完整显示SGMII信号的幅度变化。

　　3.采集信号:启动示波器采集信号。

　　4.分析眼图:使用示波器软件或专门的SGMII眼图分析软件对采集的信号进行分析，获得眼图参数。

　　5.调整系统:根据眼图参数，调整系统设计，例如调整时钟频率、均衡器设置等，优化信号完整性。

　　2.4测试注意事项

　　确保测试环境的稳定性，避免外部干扰影响测试结果。

　　使用高质量的测试探头和连接线，减少信号衰减和噪声。

　　仔细设置示波器参数，确保正确采集信号。

　　采用合适的分析软件，确保眼图参数的准确性。

　　3.SGMII眼图测试常见问题分析

　　3.1眼高不足

　　原因:噪声干扰、信号衰减、功率不足等。

　　解决方法:降低噪声、提高信号功率、优化布线等。

　　3.2眼宽不足

　　原因:时钟频率过高、时序偏差、抖动等。

　　解决方法:降低时钟频率、调整时序、降低抖动等。

　　3.3眼闭合率高

　　原因:噪声、抖动、串扰等。

　　解决方法:降低噪声、降低抖动、减少串扰等。

　　3.4抖动过大

　　原因:电源噪声、时钟抖动、信号传输路径不理想等。

　　解决方法:优化电源设计、使用低抖动时钟源、改进传输路径等。

　　4.SGMII眼图测试优化建议

　　使用高性能器件:选择低噪声、低抖动、高信号完整性的器件。

　　优化布线:避免布线过长、过细、靠近干扰源等问题。

　　使用均衡器:在信号传输路径上添加均衡器，补偿信号衰减和失真。

　　优化电源设计:确保电源稳定，减少噪声干扰。

　　降低时钟频率:降低时钟频率可以提高信号质量。

　　使用差分信号:差分信号可以有效抑制噪声和共模干扰。

　　使用安捷伦示波器测试SGMII眼图，可以有效地评估信号质量，检测传输错误，并优化系统设计。通过本文的详细介绍，相信读者能够掌握SGMII眼图测试的基本原理、方法和技巧，并应用于实际工作中，为保证高速数字通信系统的稳定运行提供有力保障，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
