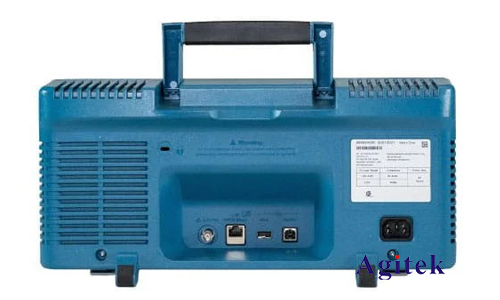

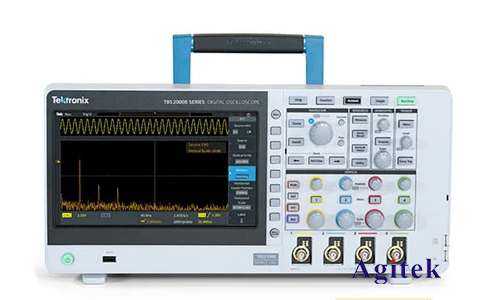

泰克TBS2202B示波器是一款功能强大且易于使用的数字示波器，可用于各种应用，包括测量纹波。纹波是叠加在直流信号上的交流信号，通常出现在电源或其他电子电路中。准确测量纹波对于确保电子设备的稳定性和可靠性至关重要。本文将介绍如何使用泰克TBS2202B示波器测试纹波，并提供详细的步骤和示例。

　　准备工作

　　1.连接被测电路：将待测电路的信号源连接到示波器的通道1或通道2，确保连接线良好。

　　2.设置触发模式：为了确保稳定地捕获纹波信号，建议使用边缘触发模式，并将触发电平设置为略高于纹波信号的最小值。

　　3.设置时间刻度和电压刻度：根据纹波信号的频率和幅度调整时间刻度和电压刻度，以便能够清晰地观测到纹波波形。

　　测试步骤

　　1.观察纹波波形：使用示波器观察纹波信号的波形，确认信号的周期、幅度和频率。

　　2.测量纹波幅度：

　　使用示波器的测量功能，选择“峰峰值”测量模式，测量纹波信号的峰峰值电压。

　　或者，使用示波器的游标工具，测量纹波波形的峰值和谷值，并计算其差值作为峰峰值电压。

　　3.测量纹波频率：使用示波器的测量功能，选择“频率”测量模式，测量纹波信号的频率。

　　4.测量纹波百分比：纹理波百分比是指纹波幅度与直流电压的比值，可以使用以下公式计算：

　　纹波百分比=(纹波幅度/直流电压)100%

　　使用示波器测量直流电压，并将该值代入公式，计算纹波百分比。

　　示例

　　假设您正在测试一个电源的输出电压，该电源的直流电压为12V，纹波信号的峰峰值电压为100mV，频率为50Hz。

　　1.观察纹波波形：使用示波器观察到一个幅度为100mV、频率为50Hz的正弦波纹波信号。

　　2.测量纹波幅度：使用示波器的测量功能，测量到纹波信号的峰峰值电压为100mV。

　　3.测量纹波频率：使用示波器的测量功能，测量到纹波信号的频率为50Hz。

　　4.测量纹波百分比：纹波百分比=(100mV/12V)100%=0.83%。

　　使用泰克TBS2202B示波器测试纹波，可以快速准确地测量纹波幅度、频率和百分比。通过这些参数，可以判断电源或其他电路的性能是否符合要求。掌握纹波测试方法，对于电子工程师、技术人员等相关人员具有重要的实践意义。
