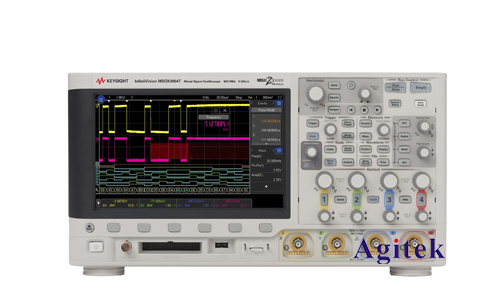

安捷伦示波器作为电子测试仪器中的佼佼者,其功能强大,应用广泛。在进行信号测量时,合理选择采样模式至关重要,它直接影响着测量结果的准确性和可靠性。安捷伦示波器提供了两种主要的采样模式:实时采样模式和平均模式,每种模式都拥有独特的优势和适用场景。
一、实时采样模式
实时采样模式是安捷伦示波器默认的采样模式,它能够捕捉到信号的瞬时变化,并以最快的速度显示波形。在这种模式下,示波器会以固定的速率对信号进行采样,并将采样点绘制成波形图。
优点:
速度快:实时采样模式能够以极高的采样率进行采样,从而捕捉到信号的快速变化。
实时性:实时采样模式能够实时显示信号波形,便于用户及时观察信号的变化趋势。
适用于观察瞬态信号:对于脉冲信号、快速变化的信号以及一次性事件,实时采样模式能够提供最直观的观测结果。
缺点:
容易受到噪声的影响:由于采样率高,实时采样模式更容易受到噪声的干扰,导致测量结果不准确。
波形精度受限:由于采样点数有限,实时采样模式无法完全还原信号的真实波形,尤其是在信号频率较高的情况下。
二、平均模式
平均模式通过多次采样并对采样数据进行平均处理来抑制噪声,从而提高波形精度。在平均模式下,示波器会进行多次采样,然后将这些采样数据进行平均,最终得到一个更平滑、更准确的波形。
优点:
降低噪声:平均模式可以有效地抑制随机噪声,提高测量结果的信噪比。
提高波形精度:平均模式能够得到更精确的波形,尤其是在信号频率较低的情况下。
缺点:
速度慢:平均模式需要进行多次采样,因此速度较慢,不适用于观察瞬态信号。
无法捕捉瞬态信号:平均模式会将瞬态信号平均掉,无法进行瞬态信号的分析。
三、选择合适的模式
选择合适的采样模式取决于具体的应用场景。
如果需要观察信号的瞬时变化,实时采样模式更合适。例如,在观察脉冲信号、快速变化的信号以及一次性事件时,实时采样模式能够提供最直观的观测结果。
如果需要提高波形精度,降低噪声,平均模式更合适。例如,在测量低频信号、周期性信号以及需要高精度的信号时,平均模式能够提供更准确的测量结果。
四、实例说明
例一:在测量一个快速变化的脉冲信号时,为了捕捉到脉冲信号的上升沿和下降沿,应该选择实时采样模式。
例二:在测量一个低频的正弦波信号时,为了消除噪声,提高波形精度,应该选择平均模式。
安捷伦示波器提供的实时采样模式和平均模式各有优缺点,用户应根据具体的应用场景选择合适的模式。通过合理的模式选择,可以有效地提高信号测量结果的准确性和可靠性,帮助用户更好地进行信号分析和研究,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
