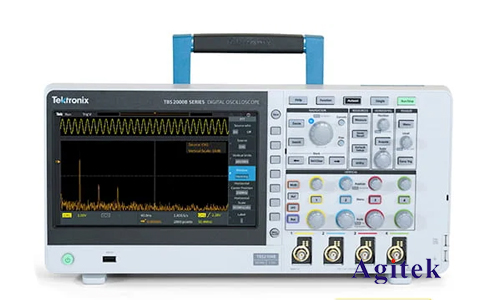

在电子电路和系统中，电流波形是重要的参数指标之一，它反映了电路中电流随时间的变化情况。使用示波器测试电流波形，能够帮助工程师了解电路的运行状态，分析电路故障，以及优化电路设计。泰克TBS2072B示波器是一款功能强大的示波器，可以用于多种测试场景，包括测量电流波形。本文将详细介绍使用泰克TBS2072B示波器测试电流波形的设置步骤。

　　1.选择合适的电流传感器

　　电流传感器是将电流信号转换为电压信号的关键设备，选择合适的电流传感器是测试电流波形的第一步。常见的电流传感器类型包括：

　　电流探头:直接夹持在导线或元件上，通过磁感应原理测量电流。

　　电流变压器:通过磁耦合原理，将电流信号转化为电压信号。

　　霍尔效应传感器:通过霍尔效应原理，将电流信号转化为电压信号。

　　选择电流传感器的关键参数包括：

　　测量范围:需要根据被测电流的大小选择合适的测量范围。

　　带宽:需要根据被测电流信号的频率特性选择合适的带宽。

　　精度:需要根据测试精度要求选择合适的精度等级。

　　2.连接电流传感器

　　电流传感器的连接方式通常取决于其类型。

　　电流探头:将电流探头的夹持部分夹持在被测导线或元件上，并将探头连接到示波器上的通道输入端。

　　电流变压器:将电流变压器的初级线圈缠绕在被测导线上，并将变压器的次级线圈连接到示波器上的通道输入端。

　　霍尔效应传感器:将霍尔效应传感器安装在被测导线附近，并将传感器输出端连接到示波器上的通道输入端。

　　3.设置示波器参数

　　连接好电流传感器后，需要在示波器上进行相应的参数设置，以便获得清晰准确的电流波形。

　　通道设置:选择相应的通道，并设置通道的耦合方式（AC/DC）、量程、探头补偿系数等参数。

　　触发设置:设置触发方式（边沿触发、斜率触发等），触发电平，以及触发源等参数，以便捕捉到所需的电流波形。

　　时间刻度:设置时间刻度，以便观察电流波形的变化趋势。

　　电压刻度:设置电压刻度，以便观察电流波形的幅度大小。

　　探头设置:如果使用电流探头，需要在示波器上设置探头的放大倍数。

　　4.测试与分析

　　设置好示波器参数后，即可进行测试。观察示波器上的电流波形，并根据实际需求进行分析。

　　观察波形形状:分析电流波形的形状，判断电流的变化趋势、频率、相位等信息。

　　测量波形参数:测量电流波形的峰值、平均值、有效值、频率、占空比等参数。

　　进行数据记录:将测试结果记录下来，以便后续分析和比较。

　　5.常见问题解答

　　为什么测量的电流波形不稳定？可能原因包括电流传感器连接不牢固、示波器设置不合理、被测电路存在干扰等。

　　为什么测量的电流波形无法显示？可能原因包括电流传感器故障、示波器通道故障、示波器量程设置不合理等。

　　如何提高测量精度？选择精度更高的电流传感器、优化示波器参数设置、减少环境干扰等。

　　使用泰克TBS2072B示波器测试电流波形，需要选择合适的电流传感器、正确连接传感器、合理设置示波器参数，并进行仔细的观察和分析。通过以上步骤，可以高效准确地完成电流波形测试，并获得有价值的测试数据，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
