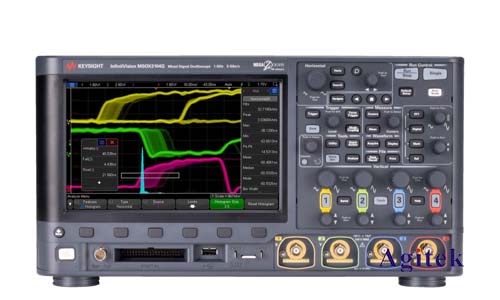

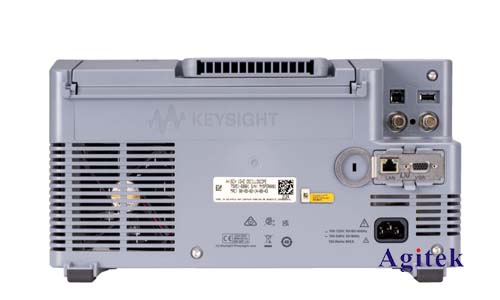

在电子电路设计中，纹波是指在直流信号上叠加的交流信号，它会影响电路的稳定性和性能。因此，准确测量和分析纹波是至关重要的。是德DSOX3104G示波器是一款功能强大的仪器，可以轻松完成纹波测试。本文将详细介绍使用DSOX3104G示波器进行纹波测试的方法，并提供一些实际应用的案例。

　　1.准备工作

　　连接信号源：将信号源的输出连接到示波器的一个通道。信号源可以是电源、开关电源、电池等。

　　选择探头：根据信号的频率和幅度选择合适的探头。一般来说，对于低频信号可以使用10:1的探头，而对于高频信号可以使用1:1的探头。

　　设置示波器参数：将示波器设置为合适的时基和电压范围，以确保可以清晰地观察到纹波信号。

　　2.测试方法

　　测量纹波电压：将示波器设置为"DC Coupling"模式，并将通道1设置为测量模式。选择"Measure"功能，并选择"Vpp"参数进行测量。Vpp代表峰峰值电压，它反映了纹波信号的幅度。

　　测量纹波频率：使用示波器的"Cursor"功能，测量两个相邻波峰之间的间隔时间，并使用公式"频率=1/时间间隔"计算出纹波频率。

　　测量纹波占空比：将示波器设置为"DC Coupling"模式，并使用"Cursor"功能测量纹波信号的正负周期长度。占空比等于正周期长度除以总周期长度。

　　分析纹波噪声：使用示波器的"FFT"功能可以将纹波信号转化为频谱图，从而分析纹波信号的频谱特性。通过观察频谱图，可以识别出纹波信号中的主要噪声成分，并进一步分析其来源。

　　3.数据分析

　　纹波电压：纹理波电压越低，表明电路的稳定性越好。

　　纹波频率：纹理波频率越高，表明电路的响应速度越快。

　　纹波占空比：纹波占空比反映了正负周期的比例，它会影响电路的效率和稳定性。

　　纹波噪声：纹理波噪声的成分和强度可以反映出电路中的潜在问题，例如电源滤波不佳、信号干扰等。

　　4.常见问题及解决方法

　　示波器探头连接不牢固：确保探头连接牢固，避免接触不良导致信号失真。

　　示波器设置不正确：调整示波器的时基和电压范围，以确保可以清晰地观察到纹波信号。

　　信号源不稳定：确保信号源的输出稳定，避免噪声影响纹波测量结果。

　　5.应用案例

　　电源纹波测试：测量电源输出的纹波电压，评估电源的稳定性和性能。

　　开关电源纹波测试：分析开关电源输出的纹波频率和占空比，评估开关电源的效率和稳定性。

　　电池纹波测试：测量电池输出的纹波电压，评估电池的性能和健康状况。

　　是德DSOX3104G示波器是一款功能强大、操作简便的仪器，可以帮助您轻松完成纹波测试。通过本文的介绍，您已经了解了DSOX3104G示波器进行纹波测试的步骤和方法，并掌握了一些常见问题和解决方案。希望本文能够帮助您更好地进行纹波测试，提升电路设计的稳定性和性能，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
