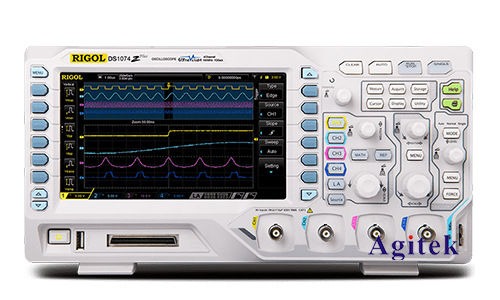

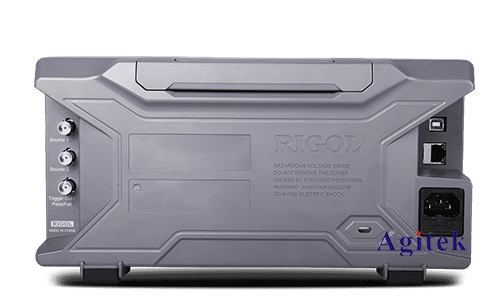

普源DS1054Z是一款功能强大的数字存储示波器，在电子电路设计、调试和故障诊断方面发挥着重要作用。除了电压信号，DS1054Z还可以用于测试电流波形，这对于分析电路中的电流变化、功率损耗以及器件性能至关重要。本文将详细介绍如何使用DS1054Z示波器测试电流波形，帮助用户快速掌握相关技巧。

　　一、连接方式

　　由于示波器本身只能测量电压信号，因此需要借助电流探头将电流信号转换为电压信号，以便示波器进行测量。常见的电流探头有以下两种类型：

　　电流钳:通过磁感应原理测量电流，无需断开电路即可进行测量。

　　分流器:通过电流分流原理将电流信号转换为电压信号，需要将分流器串联到电路中。

　　选择合适的电流探头取决于具体测试需求。对于较大电流的测量，建议使用电流钳；对于较小电流的测量，则可以使用分流器。

　　二、通道设置

　　1.选择通道:将电流探头连接到示波器的相应通道，例如CH1或CH2。

　　2.设置耦合方式:将通道的耦合方式设置为直流耦合（DC）。

　　3.设置量程:根据被测电流的大小选择合适的量程，确保波形能够完整显示在屏幕上。

　　4.设置探头补偿:对于使用分流器的测量，需要进行探头补偿，以确保测量结果的准确性。具体操作步骤请参考示波器的用户手册。

　　三、测量参数

　　1.测量电流值:示波器可以直接测量电流波形的峰峰值、平均值、有效值等参数。

　　2.测量频率:对于交流电流，示波器可以测量其频率。

　　3.测量相位:对于多个电流信号的测量，示波器可以测量它们的相位差。

　　四、波形分析

　　1.波形形状:观察电流波形的形状，可以判断电路的工作状态，例如正弦波表示电路处于正常工作状态，方波表示电路处于开关状态。

　　2.波形幅度:观察电流波形的幅度，可以判断电路中的电流大小。

　　3.波形频率:观察电流波形的频率，可以判断电路的工作频率。

　　4.波形相位:观察电流波形的相位，可以判断电路中不同元件之间的相互作用关系。

　　五、注意事项

　　使用电流探头时，需要注意安全，避免触碰带电部分。

　　选择合适的电流探头，确保其测量范围能够覆盖被测电流的大小。

　　进行探头补偿，确保测量结果的准确性。

　　熟悉示波器的操作界面和功能，以便更好地进行测量和分析。

　　使用普源DS1054Z示波器测试电流波形是一个重要的技术技能，掌握相关方法和技巧能够帮助用户更深入地了解电路的运行状态，并进行有效的故障诊断和性能分析。希望本文能够帮助用户快速上手电流波形测试，并取得满意的测试结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
