在电子电路设计与调试过程中，纹波的测量和分析至关重要。纹波的存在会对电路的稳定性、可靠性和性能产生负面影响。因此，选择合适的仪器和方法来进行纹波测试是确保电路正常工作的重要环节。普源DHO804示波器以其丰富的功能和易于操作性，成为了电子工程师进行纹波测试的理想选择。本文将详细介绍使用普源DHO804示波器进行纹波测试的方法，并提供一些实践技巧，帮助用户更好地理解和应用该技术。

　　一、纹波的基本概念

　　纹波是指在直流信号中叠加的交流信号，通常表现为电压或电流的波动。常见的纹波类型包括：

　　电压纹波:直流电源输出电压中的交流成分。

　　电流纹波:直流负载电流中的交流成分。

　　纹波的产生原因多种多样，例如电源滤波器的不足、负载电流变化、电路元件的寄生参数等。

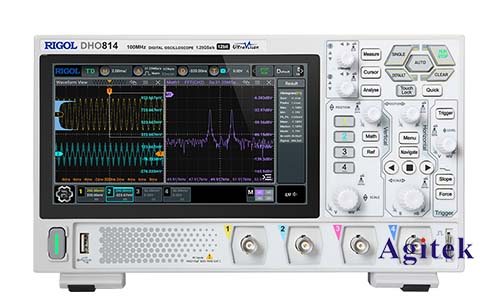

　　二、普源DHO804示波器简介

　　普源DHO804示波器是一款高性能数字示波器，具备以下特点：

　　高带宽:提供高达400 MHz的带宽，能够准确捕捉高频纹波信号。

　　高采样率:高达1 GSa/s的采样率，确保信号波形的精确还原。

　　多种测量功能:内置多种测量工具，例如电压、频率、周期、占空比等，方便用户进行纹波参数的测量。

　　直观的界面:操作界面简单易懂，便于用户快速上手。

　　三、使用普源DHO804示波器进行纹波测试

　　1.连接电路

　　将示波器的探头连接到需要测量的电路节点。

　　确保探头的接地端与电路的接地端良好连接，避免出现干扰。

　　2.设置示波器参数

　　时间刻度:根据纹波信号的频率调整时间刻度，使波形清晰可见。

　　电压刻度:根据纹波信号的幅度调整电压刻度，确保信号能够被完整显示。

　　触发方式:选择合适的触发方式，例如边缘触发或斜率触发，确保示波器能稳定地捕捉到纹波信号。

　　测量功能:开启示波器的测量功能，例如电压测量、频率测量等，以便对纹波参数进行测量。

　　3.观察波形

　　观察示波器显示的信号波形，确定纹波的存在与否。

　　通过测量工具，读取纹波的峰峰值、频率、周期等参数。

　　4.分析结果

　　根据测量的纹波参数，判断纹波是否符合设计要求。

　　如果纹波超出设计范围，需要分析纹波产生的原因，并采取措施进行抑制。

　　四、纹波测试技巧

　　滤波器测试:在进行纹波测试时，可以将示波器连接到滤波器的输入和输出端，观察滤波器对纹波的抑制效果。

　　负载变化测试:在测试过程中，可以通过改变负载的大小来观察纹波的变化，判断电路对负载变化的适应能力。

　　频率变化测试:在测试过程中，可以通过改变电源频率来观察纹波的变化，判断电路对频率变化的敏感程度。

　　普源DHO804示波器是一款功能强大、操作便捷的仪器，非常适合用于进行纹波测试。本文详细介绍了使用该示波器进行纹波测试的方法，并提供了一些实践技巧，帮助用户更好地理解和应用该技术。通过掌握正确的测试方法和技巧，工程师可以有效地进行纹波测试，确保电路的稳定性和可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
