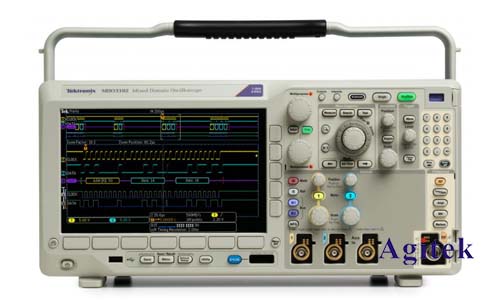

晶振作为电子设备中不可或缺的频率控制元件，其稳定性和准确性直接影响着设备的性能。泰克MDO3024示波器凭借其强大的功能和易用性，成为了测试和分析晶振波形的理想工具。本文将详细介绍如何使用泰克MDO3024示波器测量晶振波形，并针对不同应用场景提供优化建议。

　　一、测试准备

　　在进行晶振波形测量之前，需要准备以下设备和材料：

　　泰克MDO3024示波器：确保示波器已连接电源并正常工作。

　　被测晶振：根据需要选择合适的晶振型号，确保晶振已正确安装和连接。

　　测试探头：推荐使用高频探头，以获得更准确的测量结果。

　　连接线：根据探头和晶振的接口类型选择合适的连接线。

　　测试文档：提前了解被测晶振的规格参数，例如频率、工作电压、负载电容等。

　　二、示波器设置

　　通道选择：根据晶振的输出方式选择合适的示波器通道。对于差分输出晶振，使用差分探头连接到示波器通道1和通道2。对于单端输出晶振，使用单端探头连接到示波器通道1。

　　时间刻度设置：根据晶振频率选择合适的时间刻度，确保能够清晰地观察到波形。例如，对于10MHz晶振，建议将时间刻度设置为100ns/div。

　　垂直刻度设置：根据晶振输出电压幅度选择合适的垂直刻度，确保波形能够完整显示。

　　触发设置：选择合适的触发源和触发电平，确保示波器能够稳定地捕捉到晶振波形。建议选择上升沿触发，触发电平设置为晶振波形的中点。

　　带宽设置：根据晶振频率选择合适的带宽。一般情况下，示波器的带宽应至少是晶振频率的5倍，以避免信号失真。

　　耦合模式设置：选择合适的耦合模式，一般情况下选择直流耦合。

　　三、波形分析

　　频率测量：使用示波器的测量功能测量晶振波形的周期，并计算出频率值。

　　幅度测量：测量晶振波形的峰峰值电压，并与晶振规格参数进行对比。

　　波形失真分析：观察晶振波形的形状，判断是否存在失真现象，例如振铃、毛刺、抖动等。

　　时域分析：分析晶振波形的时间特性，例如上升时间、下降时间、脉冲宽度等。

　　频域分析：使用示波器的频谱分析功能观察晶振波形的频谱，判断是否存在谐波或噪声干扰。

　　四、常见问题排查

　　波形不稳定：检查触发设置是否正确，确保触发源和触发电平合理。

　　波形失真：检查带宽设置是否足够，探头和连接线是否损坏。

　　频率不准：检查晶振规格参数是否正确，测试环境温度是否稳定。

　　五、应用场景

　　泰克MDO3024示波器可以广泛应用于以下场景：

　　晶振频率测试：测量晶振的实际频率，并与规格参数进行对比。

　　晶振性能评估：分析晶振波形的稳定性、失真程度、抖动情况等。

　　晶振应用调试：验证晶振在电路中的工作状态，分析故障原因。

　　晶振筛选测试：对多个晶振进行批量测试，筛选出符合要求的晶振。

　　泰克MDO3024示波器是一款功能强大、操作简便的测试仪器，可以帮助用户高效地测量和分析晶振波形。本文介绍了使用泰克MDO3024示波器测量晶振波形的详细步骤，并针对不同应用场景提供优化建议。希望本文能够为相关领域的用户提供参考，助力其更好地理解和应用晶振技术，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
