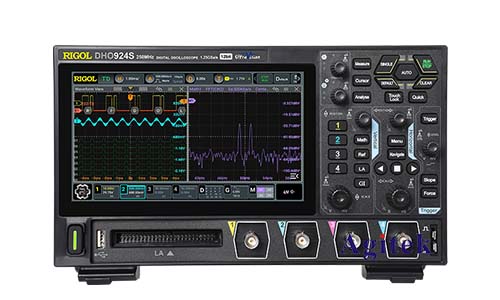

普源DHO914S示波器是一款功能强大的数字示波器，可以用于测试各种信号，包括电流波形。正确设置示波器可以获得准确可靠的测试结果，以下将详细介绍使用普源DHO914S示波器测试电流波形时的设置步骤。

　　1.探头选择

　　电流波形测试需要使用专门的电流探头，普源DHO914S示波器支持多种类型的电流探头，例如：

　　电流探头(Current Probe):用于测量电流信号，通常使用电流钳来夹住导线，并通过磁感应原理将电流转换为电压信号。

　　分流器(Shunt Resistor):将待测电流通过一个已知电阻，并根据欧姆定律测量电压降来计算电流。

　　选择合适的探头类型取决于测试需求，例如：

　　如果需要测量较大的电流，可以使用电流钳；

　　如果需要测量较小的电流或具有更高的频率响应，可以选择分流器。

　　2.测量参数设置

　　在选择好探头后，需要在示波器上设置测量参数，包括：

　　通道选择:选择连接电流探头的通道。

　　测量范围(Range):设置示波器的测量范围，需要根据待测电流的幅值进行选择。

　　垂直耦合(Coupling):一般选择AC耦合，以避免直流成分影响测量结果。

　　垂直标尺(Vertical Scale):设置每个格子的电压值，以便于观察波形细节。

　　水平标尺(Horizontal Scale):设置每个格子的时间值，以便于观察波形的频率和相位。

　　3.触发设置

　　触发设置可以帮助用户捕捉到特定的波形事件，在电流波形测试中，可以使用以下触发方式：

　　边沿触发:触发信号上升或下降沿的特定电平。

　　斜率触发:触发信号的上升或下降斜率。

　　脉宽触发:触发特定脉宽的信号。

　　4.实际操作示例

　　假设我们需要测量一个直流电机运行时的电流波形，步骤如下：

　　1.使用电流探头夹住电机电源线，并将探头连接到示波器的通道1。

　　2.在示波器上设置通道1为AC耦合，测量范围选择合适的数值。

　　3.调整垂直和水平标尺，以便清晰地观察波形。

　　4.设置触发方式为边沿触发，触发电平设置为电机正常运行时的电流值。

　　5.启动电机，示波器将显示电机的电流波形。

　　5.注意事项

　　使用电流探头时，需要确保探头与导线接触良好，避免信号丢失。

　　在设置测量参数时，需要根据实际情况进行调整，以获得**的测量结果。

　　使用示波器进行测试时，需要注意安全操作，避免触碰高压部件。

　　本文详细介绍了使用普源DHO914S示波器测试电流波形的设置步骤，涵盖了探头选择、测量参数设置、触发设置等方面，并附带实际操作示例和注意事项。希望本文能帮助用户更好地理解示波器在电流波形测试中的应用，并获得准确可靠的测试结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
