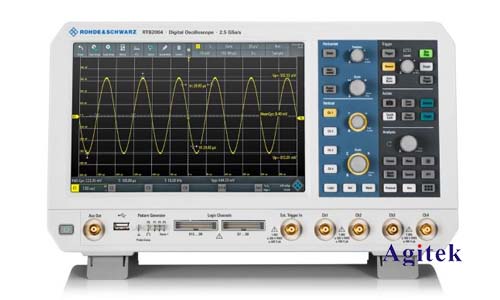

罗德与施瓦茨RTB2004示波器是一款功能强大的测试仪器，拥有多通道、高采样率、实时波形捕获等特点，在电子工程领域应用广泛。为了更有效地分析信号，RTB2004支持显示多个波形，本文将详细介绍如何利用其功能。

　　一、多波形显示设置

　　RTB2004示波器可以通过以下步骤设置多波形显示：

　　1.选择显示通道:RTB2004拥有多个输入通道，可以选择需要显示的通道。

　　2.设定触发条件:触发条件决定了示波器捕获数据的时机，可以根据实际情况设置。

　　3.调整时间尺度和垂直刻度:调整时间尺度和垂直刻度可以更清晰地显示波形细节。

　　4.选择显示模式:RTB2004支持多种显示模式，包括叠加模式、分离模式等。

　　二、多波形测量

　　RTB2004提供丰富的测量功能，可以对多个波形进行各种测量，包括：

　　1.电压测量:测量各个波形的峰值、峰峰值、平均值等参数。

　　2.时间测量:测量波形的时间间隔、频率等参数。

　　3.相位测量:测量两个波形的相位差。

　　4.其他测量:包括上升时间、下降时间、脉冲宽度等。

　　三、多波形分析

　　RTB2004提供多种分析功能，可以更深入地分析多波形之间的关系，例如：

　　1.波形比较:通过叠加模式或分离模式比较不同波形的形状、时间关系等。

　　2.数学运算:可以对多个波形进行数学运算，例如相加、相减、乘积等，帮助分析波形间的相互作用。

　　3.数据导出:可以将测量结果和波形数据导出到其他软件进行更详细的分析。

　　四、多波形显示应用场景

　　多波形显示功能在电子工程领域具有广泛的应用场景，例如：

　　1.信号完整性分析:可以观察不同信号之间的延迟、抖动等问题，分析信号完整性。

　　2.电路调试:可以同时观察多个节点的电压、电流等信号，帮助定位电路故障。

　　3.通信系统分析:可以观察通信系统中不同信号之间的关系，分析系统性能。

　　罗德与施瓦茨RTB2004示波器强大的多波形显示功能为工程师提供了强大的分析工具。通过合理设置和使用，可以更有效地分析信号，提高工作效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
