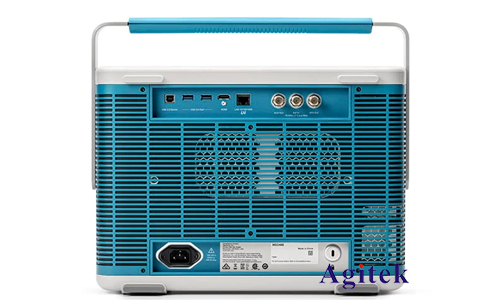

Tektronix MSO44示波器是一款功能强大的测试仪器，能够进行各种信号的测量和分析。其中，电流波形的测试是常见的应用场景之一。为了获得准确可靠的测量结果，需要进行合理的设置。本文将详细介绍如何使用Tektronix MSO44示波器进行电流波形测试。

　　1.选择合适的电流探头

　　Tektronix MSO44示波器支持多种电流探头，选择合适的探头至关重要。需要考虑以下因素：

　　测量范围:探头的测量范围要与被测电流信号的幅值相匹配。

　　带宽:探头的带宽要足够高，以确保能够准确地捕捉信号的快速变化。

　　精度:探头的精度决定了测量结果的准确性。

　　2.连接电流探头

　　将电流探头连接到被测电路中，并将其另一端连接到示波器的输入通道。连接时需要确保探头与电路的连接方式正确，避免接触不良或短路。

　　3.设置示波器参数

　　在示波器界面上，需要设置以下参数：

　　通道设置:选择与探头连接的通道，并设置通道的耦合方式（例如AC耦合或DC耦合）。

　　时间刻度:设置合适的水平时间刻度，以便清晰地观察信号波形。

　　垂直刻度:设置合适的垂直电压刻度，以确保信号波形能够完整地显示在屏幕上。

　　触发设置:设置合适的触发条件，例如触发电压、触发边沿等，以确保示波器能够稳定地捕捉到所需的信号波形。

　　4.校准电流探头

　　在进行测量之前，需要对电流探头进行校准。校准过程通常需要使用标准电流源，并将探头输出与标准电流源的输出进行比较，以确保探头测量的准确性。

　　5.优化测量精度

　　减少噪声干扰:尽可能减少周围环境的噪声干扰，例如电磁干扰或电源波动。

　　使用屏蔽线:使用屏蔽线连接探头和示波器，以减少信号传输过程中的干扰。

　　降低探头负载:选择合适的探头阻抗，降低探头对电路的负载，避免影响被测信号的真实波形。

　　注意接地:确保探头和示波器的接地连接良好，以防止出现接地环路。

　　使用Tektronix MSO44示波器测试电流波形需要选择合适的探头、正确连接、设置合适的参数，并进行必要的校准。通过优化测量精度，可以获得更准确可靠的测量结果，为电路设计和故障诊断提供有力支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
