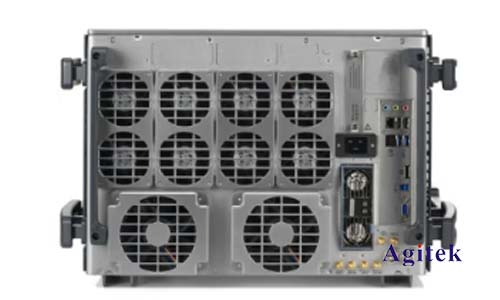

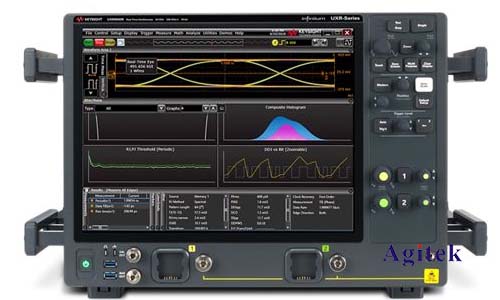

是德科技的UXR0704BP示波器是一款功能强大的测试仪器，它在各种电子测试应用中发挥着重要作用。其中，纹波测量是许多应用中不可或缺的一部分，例如电源供应器性能评估、信号完整性测试以及噪声分析等。本文将深入探讨如何使用UXR0704BP示波器进行纹波测试，并提供详细的操作步骤和数据分析方法。

　　1.准备工作

　　在进行纹波测试之前，需要准备好以下设备和软件：

　　是德UXR0704BP示波器

　　测试信号源(例如：电源供应器、信号发生器)

　　测试探头

　　示波器软件(例如：PathWave BenchVue)

　　2.设置示波器

　　连接测试信号源和示波器：将测试探头连接到测试信号源的输出端，并将探头另一端连接到示波器的输入通道。

　　设置触发：选择合适的触发模式，例如边沿触发或斜率触发，并根据测试信号的特点设置触发电平。

　　设置时间尺度和电压量程：根据测试信号的频率和幅值调整示波器的时间尺度和电压量程，以确保能够清晰地观察到信号波形。

　　设置带宽限制：根据测试信号的频谱特性设置示波器的带宽限制，以减少高频噪声对测量结果的影响。

　　3.进行纹波测量

　　启动测量功能：在示波器软件中选择“测量”功能，并选择“纹波”参数。

　　选择测量范围：设置测量范围，即选择需要测量的纹波区域。

　　读取测量结果：示波器会自动计算并显示纹波的峰峰值、平均值、均方根值和频率等参数。

　　4.数据分析

　　纹波峰峰值(Vpp):表示纹波信号的最高值与最低值之间的差值。

　　纹波平均值(Vavg):表示纹波信号的平均值。

　　纹波均方根值(Vrms):表示纹波信号的有效值。

　　纹波频率(f):表示纹波信号的频率。

　　除了上述参数外，还可以利用示波器提供的各种分析工具进行更深入的数据分析，例如：

　　频谱分析：通过示波器的频谱分析功能，可以观察纹波信号的频谱特性，从而识别不同频率成分的纹波。

　　FFT分析：利用快速傅里叶变换(FFT)分析，可以将时域信号转换为频域信号，以便更精确地分析纹波信号的频率成分和幅值。

　　波形比较：可以将不同测试条件下的纹波波形进行对比，分析纹波的变化趋势。

　　5.注意事项

　　使用示波器进行纹波测试时，要确保测试环境的稳定性，避免外部干扰对测量结果的影响。

　　为了提高测量精度，建议使用高精度探头和高带宽示波器。

　　在进行纹波测量之前，需要充分了解测试信号的特性，例如频率、幅值、波形等。

　　是德UXR0704BP示波器提供了强大的纹波测量功能，可以帮助用户准确地测量和分析纹波信号。通过本文介绍的步骤和方法，用户可以快速掌握该示波器的纹波测试功能，并进行有效的数据分析。在实际应用中，需要根据具体情况选择合适的测量方法和分析工具，以便获得准确可靠的测试结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
