示波器作为电子工程师必备的测试仪器，其触发功能至关重要。触发功能决定了示波器捕获信号的时间点，并确保用户观察到感兴趣的信号部分。罗德与施瓦茨作为示波器领域的领先品牌，其产品拥有丰富的触发选项，以满足不同测试场景的需求。本文将深入解析罗德与施瓦茨示波器的触发原理，帮助读者理解不同触发方式的工作机制和应用场景。

　　1.触发基本原理

　　触发是指示波器根据预设的条件，选择特定的信号波形进行捕获和显示。触发条件通常由用户设置，可以是信号电压的特定水平、信号的上升或下降沿、信号的脉宽或特定模式等。当输入信号满足触发条件时，示波器会开始捕获和显示信号。

　　2.常用的触发方式

　　2.1边缘触发

　　边缘触发是最常见的触发方式，它根据信号电压变化的边缘进行触发。用户可以设置触发边沿的类型（上升沿或下降沿），以及触发电平。当输入信号的电压变化超过设定的触发电平且达到指定边沿时，示波器就会触发。

　　2.2斜率触发

　　斜率触发根据信号电压变化的斜率进行触发。用户可以设置触发斜率的正负性和阈值。当信号电压的变化速率超过设定的阈值时，示波器就会触发。

　　2.3脉宽触发

　　脉宽触发根据信号脉冲的宽度进行触发。用户可以设置触发脉宽的范围。当输入信号的脉冲宽度落在设定的范围内时，示波器就会触发。

　　2.4逻辑触发

　　逻辑触发允许用户根据多个信号的逻辑关系进行触发。用户可以设置多个信号的触发电平，并通过逻辑运算符（例如AND、OR、XOR）将它们组合起来。当多个信号满足设定的逻辑条件时，示波器就会触发。

　　2.5视频触发

　　视频触发专门针对视频信号设计，它可以根据视频信号的特定参数进行触发。例如，用户可以设置触发信号的场同步信号或行同步信号。当视频信号满足设定的触发条件时，示波器就会触发，并显示视频信号的特定帧或行。

　　2.6模式触发

　　模式触发根据信号的特定模式进行触发。用户可以设置一个信号模式模板，当输入信号与模板匹配时，示波器就会触发。这对于检测信号中的特定模式或异常情况非常有用。

　　3.触发功能的应用场景

　　3.1捕获稀有事件

　　对于一些频率很低或随机发生的事件，可以通过设置合适的触发条件，将示波器触发到事件发生的时间点，以便进行观察和分析。例如，在测试电路中，可以设置触发条件捕获某个器件的故障发生时的信号波形。

　　3.2测量信号参数

　　触发功能可以帮助用户精确地测量信号参数，例如信号的上升时间、下降时间、脉冲宽度等。通过设置触发条件，将示波器触发到信号的特定时间点，可以获得更准确的测量结果。

　　3.3分析信号模式

　　对于一些复杂的信号，可以通过设置触发条件，将示波器触发到信号的特定模式或特定时间点，便于分析信号的特征和模式。例如，在分析通信信号时，可以设置触发条件捕获特定数据包的传输过程。

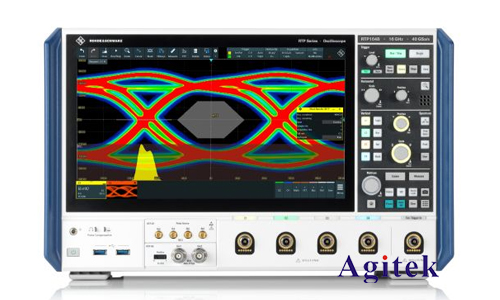

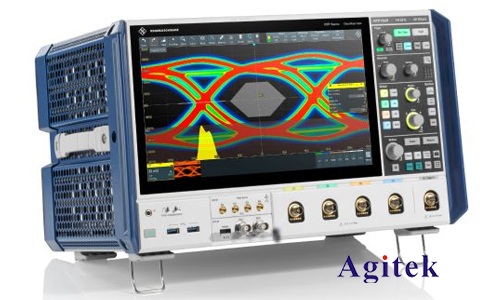

　　4.罗德与施瓦茨示波器的触发功能

　　罗德与施瓦茨示波器拥有丰富的触发选项，包括上述提到的所有触发方式，以及一些更高级的触发功能，例如：

　　复合触发：将多种触发条件组合在一起，形成更复杂的触发条件。

　　条件触发：只有当满足特定的触发条件时，才会触发，否则不会触发。

　　延迟触发：延迟触发可以设置一个延迟时间，在满足触发条件后，经过延迟时间才会触发。

　　触发窗口：设置触发窗口可以限制触发时间范围，只有在触发窗口内满足触发条件才会触发。

　　触发跟踪：触发跟踪功能可以帮助用户更方便地观察和分析触发信号，并识别触发信号的变化趋势。

　　触发功能是示波器的重要功能，它可以帮助用户捕获感兴趣的信号波形，并进行观察和分析。罗德与施瓦茨示波器拥有丰富的触发选项，可以满足不同测试场景的需求。熟练掌握罗德与施瓦茨示波器的触发功能，可以提高测试效率和精度，更好地进行信号分析和故障诊断，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
