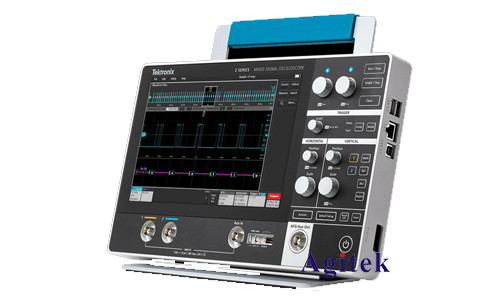

泰克MSO22系列示波器是功能强大的工具，能够精确测量各种信号的频率。无论是简单的正弦波还是复杂的数字信号，MSO22都能够提供准确的频率测量结果。在实际应用中，频率测量是电子工程师和科研工作者经常需要进行的一项重要任务。掌握MSO22示波器的频率测量方法，对于完成各种测试和分析工作至关重要。

　　一、MSO22示波器测量频率的方法

　　MSO22示波器提供了多种测量频率的方法，满足不同测量需求。以下将详细介绍三种常用的方法：

　　1.自动测量功能

　　MSO22示波器内置自动测量功能，可以快速方便地测量信号的频率。使用自动测量功能只需要以下几个步骤：

　　a.将信号连接到示波器输入通道。

　　b.在屏幕上选择要测量的信号通道。

　　c.点击屏幕上的“测量”按钮，选择“频率”选项。

　　示波器会自动识别信号并显示其频率值，无需手动操作。自动测量功能操作简单，适合快速测量信号频率。

　　2.手动测量功能

　　除了自动测量功能，MSO22示波器还提供手动测量功能，允许用户根据需要设定测量参数。手动测量功能提供了更灵活的测量方式，能够满足更精确的测量需求。手动测量频率的步骤如下：

　　a.将信号连接到示波器输入通道。

　　b.在屏幕上选择要测量的信号通道。

　　c.选择手动测量模式，并使用光标工具在屏幕上选中两个相邻的波峰或波谷。

　　d.示波器会自动计算两个光标之间的横轴距离，并显示该距离所代表的时间间隔。

　　e.通过时间间隔除以波形周期数，即可计算出信号频率。

　　3.利用频率计数器

　　MSO22示波器还配备了频率计数器功能，能够精确测量信号的频率。频率计数器可以对信号进行长时间的计数，从而获得更加准确的测量结果。使用频率计数器测量频率的步骤如下：

　　a.将信号连接到示波器输入通道。

　　b.选择频率计数器功能。

　　c.设置计数时间和门控时间。

　　d.示波器会对信号进行计数，并显示测得的频率值。

　　频率计数器适用于测量频率较低的信号，并且能够提高测量精度。

　　二、测量技巧和注意事项

　　为了获得准确的测量结果，需要掌握一些测量技巧和注意事项：

　　1.信号选择：确保所选信号清晰稳定，避免噪声干扰。

　　2.时间基准设置：选择合适的时间基准，使波形能够完全显示在屏幕上。

　　3.触发设置：确保触发设置正确，能够稳定地捕捉信号。

　　4.测量模式选择：根据测量需求选择合适的测量模式，例如自动测量、手动测量或频率计数器。

　　5.测量结果校准：为了确保测量结果的准确性，需要定期对示波器进行校准。

　　泰克MSO22示波器提供了多种测量频率的方法，用户可以根据不同的测量需求选择合适的测量方法。本文详细介绍了三种常用的测量方法，并提供了测量技巧和注意事项，帮助用户更好地理解示波器频率测量功能，提高测量精度和效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
