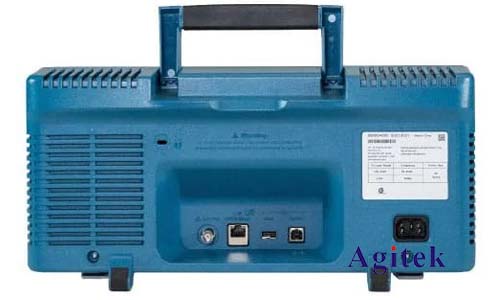

泰克TBS2104B是一款功能强大的数字示波器，广泛应用于电子电路测试、调试和故障诊断。在实际应用中，经常需要测量和分析电路中的纹波信号，例如电源纹波、信号噪声等。本文将详细介绍如何使用泰克TBS2104B示波器进行纹波测试，并提供一些实用技巧，帮助用户更好地理解和分析测试结果。

　　测试步骤

　　1.连接被测电路和示波器:将被测电路的信号线连接到示波器的探头，并选择合适的通道和耦合方式（AC/DC）。

　　2.设置示波器参数:

　　时间刻度:根据纹波信号的频率和波形特征，设置合适的水平时间刻度，确保能够清晰地观察到纹波周期。

　　垂直刻度:设置合适的垂直电压刻度，确保纹波信号的幅度能够被准确地显示。

　　触发:选择合适的触发方式，例如边沿触发或斜率触发，确保能够稳定地捕获纹波信号。

　　带宽限制:如果需要观察高频纹波，需要将示波器的带宽限制设置为最大值，以避免信号失真。

　　3.观察纹波信号:观察示波器屏幕上的信号波形，识别纹波信号的特点，例如频率、幅度、形状等。

　　4.测量纹波参数:使用示波器的测量工具，例如光标、测量函数等，测量纹波信号的峰峰值、平均值、RMS值等关键参数。

　　纹波分析

　　在测量得到纹波参数后，需要进行分析，确定纹波的来源和影响。一些常见的纹波来源包括：

　　电源纹波:电源本身的纹波，例如电源转换器的输出纹波。

　　信号噪声:来自电路内部或外部的噪声干扰，例如电磁干扰、数字信号的开关噪声等。

　　电路非线性:电路元件的非线性特性导致的信号失真，例如晶体管的饱和效应等。

　　纹波对电路的影响主要包括：

　　性能下降:纹波会降低电路的性能，例如降低放大器的增益、增加数字电路的误码率等。

　　稳定性下降:纹波可能会导致电路不稳定，例如出现自激振荡等现象。

　　器件损坏:严重的纹波可能会损坏电路元件，例如烧毁晶体管等。

　　实用技巧

　　使用合适的探头:选择低电容、高带宽的探头，以减少探头对信号的影响。

　　使用示波器的滤波功能:使用示波器的滤波功能，可以有效地抑制高频噪声，提高纹波测量精度。

　　使用FFT分析:利用示波器的FFT分析功能，可以分析纹波信号的频谱特性，找出纹波的来源。

　　使用示波器的数学运算功能:利用示波器的数学运算功能，可以对纹波信号进行处理，例如计算纹波的峰值、平均值等。

　　使用泰克TBS2104B示波器进行纹波测试，可以帮助工程师们识别和分析电路中的纹波问题，从而提高电路性能和稳定性。通过本文介绍的测试步骤、纹波分析方法和实用技巧，用户可以更好地理解和应用示波器进行纹波测试，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
