在现代电子设备中，晶振（Crystal Oscillator）作为一种重要的频率控制元件，广泛应用于时钟信号、无线通信、数据传输等领域。为了确保设备的稳定运行和准确性，对晶振波形的精确测量和分析至关重要。罗德与施瓦茨(Rohde&Schwarz)的MXO58-100示波器以其高性能和功能丰富的特点，成为测量和分析晶振波形的理想工具。本文将深入探讨如何利用MXO58-100示波器测量晶振波形，并对测量结果进行分析，以帮助用户更好地理解晶振的工作原理和特性。

　　1.MXO58-100示波器概述

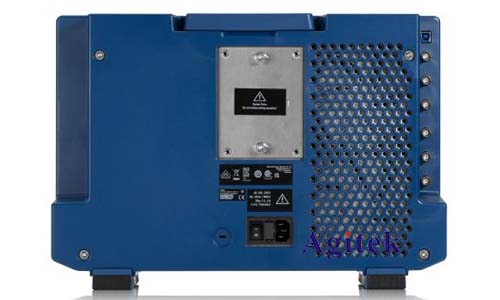

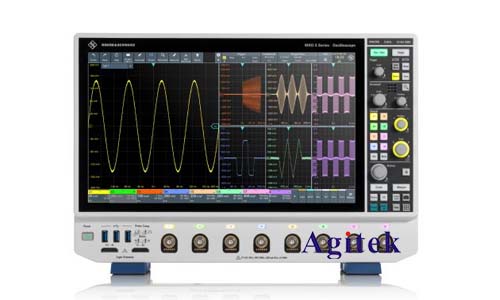

　　MXO58-100示波器是罗德与施瓦茨推出的高性能混合信号示波器，具有以下主要特点：

　　高带宽:8 GHz带宽，能够准确捕捉高速信号。

　　高采样率:20 GSa/s采样率，确保高精度测量。

　　多通道:4个模拟通道和16个数字通道，可同时测量模拟和数字信号。

　　强大的分析功能:提供丰富的测量和分析工具，例如频谱分析、波形比较、抖动分析等。

　　2.晶振波形测量方法

　　利用MXO58-100示波器测量晶振波形，主要步骤如下：

　　连接:将晶振的输出端连接到示波器的模拟通道。

　　设置:在示波器界面中，设置合适的触发条件、时间刻度和电压刻度。

　　测量:启动示波器，观察并测量晶振波形。

　　分析:使用示波器的分析工具，对测量结果进行分析，例如：

　　频率:测量晶振的频率，确保其符合设计要求。

　　幅度:测量晶振的峰峰值电压，确保其稳定。

　　上升/下降时间:测量晶振波形的上升和下降时间，评估其响应速度。

　　抖动:分析晶振波形的抖动情况，评估其稳定性。

　　3.晶振波形分析

　　对测量得到的晶振波形进行分析，可以深入了解晶振的特性，并判断其是否符合设计要求。以下是一些关键分析指标：

　　频率稳定性:理想的晶振应该具有稳定的频率输出，而实际应用中，晶振的频率会受到环境温度、电压波动等因素的影响。通过测量晶振在不同条件下的频率变化，可以评估其频率稳定性。

　　相位噪声:相位噪声是晶振信号中不可避免的随机相位变化，会影响信号的精度和稳定性。通过分析晶振的相位噪声，可以评估其抗干扰能力和精度。

　　谐波:理想的晶振信号应为正弦波形，但实际应用中会存在不同频率的谐波成分。通过分析谐波成分，可以评估晶振的谐波失真情况。

　　4.MXO58-100示波器应用案例

　　MXO58-100示波器在晶振波形测量和分析方面有着广泛的应用，例如：

　　晶振选型:在设计电路时，需要根据实际需求选择合适的晶振。通过使用MXO58-100示波器测量不同晶振的波形，可以比较其频率稳定性、相位噪声等指标，从而选择最优的晶振方案。

　　电路调试:在电路调试过程中，需要对晶振的输出信号进行实时监测，以确保其工作正常。通过使用MXO58-100示波器观察晶振波形，可以及时发现问题并进行排查。

　　生产测试:在生产过程中，需要对晶振进行测试，以确保其符合质量标准。通过使用MXO58-100示波器对晶振波形进行自动化测试，可以提高生产效率和产品质量。

　　罗德与施瓦茨MXO58-100示波器以其高性能和丰富功能，成为测量和分析晶振波形的理想工具。通过利用MXO58-100示波器，用户可以准确测量晶振的频率、幅度、上升/下降时间、抖动等参数，并对测量结果进行深入分析，从而更好地理解晶振的工作原理和特性。这对于电子设备的设计、调试和生产过程都具有重要意义，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
