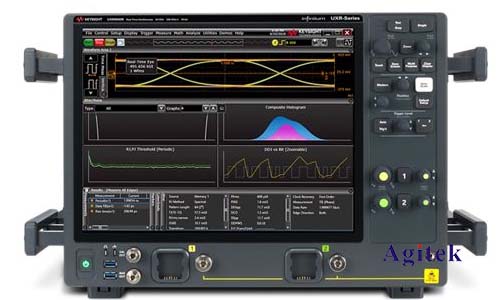

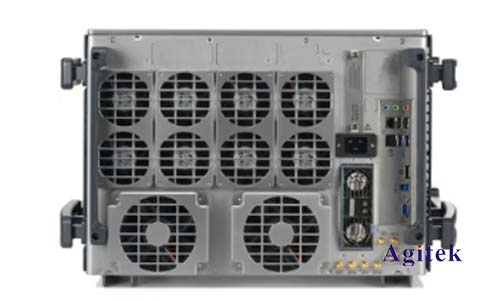

是德科技的UXR0592B示波器是一款功能强大且灵活的仪器,可以用于各种电子测试和测量应用。其中一个重要应用是测量电流。本指南将深入介绍使用UXR0592B示波器测量电流的步骤、注意事项和**实践,并提供一些具体的应用场景示例。
测量电流的原理
示波器测量电流的基本原理是通过测量电压降来间接测量电流。通常,我们会将一个已知阻值的电阻(称为电流探头)串联到电路中,并使用示波器测量该电阻两端的电压降。根据欧姆定律(V=IR),我们可以利用电压降和电阻值计算出电流值。
使用UXR0592B示波器测量电流的步骤
1.连接电流探头:将电流探头串联到电路中,确保探头的正负极与电路中的电流方向一致。
2.选择合适的通道:在UXR0592B示波器上选择一个通道用于测量电流探头上的电压降。
3.设置示波器参数:
垂直刻度(V/div):根据电流探头的阻值和预计的电流范围,设置适当的垂直刻度。
时间刻度(s/div):根据信号频率和所需的测量精度,设置适当的时间刻度。
触发方式:选择合适的触发方式,以便捕获和稳定测量信号。
4.校准电流探头:一些电流探头需要在使用前进行校准。请参考探头的说明书进行校准操作。
5.测量电压降:在示波器上观察电流探头两端的电压降。
6.计算电流:利用欧姆定律(I=V/R)将电压降值除以电流探头的阻值,即可获得电流值。
注意事项和**实践
探头的阻抗:选择合适的电流探头阻抗,使其不会显著影响电路中的电流。
带宽和上升时间:确保示波器的带宽和上升时间足够快,能够准确地捕捉到信号的细节。
接地:确保探头和示波器的接地良好,以避免噪声和干扰。
安全措施:在测量电流时,始终注意安全,并确保操作符合安全规范。
测量精度:选择合适的测量参数和校准方法,以确保测量结果的准确性。
应用场景示例
测量电路中的负载电流:可以使用UXR0592B示波器测量负载电流,以判断负载工作是否正常。
分析开关电源的电流波形:可以使用UXR0592B示波器分析开关电源的电流波形,以评估其效率和稳定性。
测量电机控制系统的电流:可以使用UXR0592B示波器测量电机控制系统的电流,以评估其运行状态和效率。
使用是德UXR0592B示波器测量电流是一个简单而有效的过程。通过遵循上述步骤和注意事项,可以准确地测量电流值,并分析各种电子电路的运行状态,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
