一、仪器设置

　　1.连接示波器：将示波器探头连接到被测设备的输出端，并确保探头与被测信号匹配。

　　2.选择合适的测量范围：根据被测信号的幅值和频率选择合适的电压范围和时间刻度。

　　3.设置触发模式：选择合适的触发模式，例如边沿触发，以确保示波器能够稳定地捕获信号。

　　4.开启数学运算：在示波器菜单中开启数学运算功能，选择“峰峰值”或“平均值”等测量指标，用于计算纹波值。

　　二、测试步骤

　　1.加载被测信号：将被测信号加载到示波器上，观察信号波形。

　　2.设置测量参数：根据被测信号的频率和幅值，设置示波器的测量参数，例如时间刻度、电压范围、触发电平等。

　　3.测量纹波值：使用示波器的数学运算功能，测量信号的峰峰值或平均值，即为纹波值。

　　4.记录测试结果：将纹波值、测量参数以及测试条件等信息记录下来，以便后续分析。

　　三、数据分析

　　1.纹波值分析：根据测试结果，分析纹波值的大小，并将其与设计要求进行比较。

　　2.频谱分析：可以将示波器设置为频谱分析模式，观察纹波信号的频谱分布，帮助分析纹波产生的原因。

　　3.波形分析：观察纹波波形，分析其形状和规律，可以帮助判断纹波产生的原因，例如电源干扰、负载变化等。

　　四、常见问题解答

　　1.如何选择合适的示波器探头？

　　根据被测信号的频率和幅值选择合适的探头，例如高频探头、低频探头、电流探头等。

　　2.如何消除示波器自身引入的误差？

　　使用示波器的校准功能，定期对示波器进行校准，并使用高质量的探头和连接线。

　　3.如何减少测试过程中的噪声干扰？

　　尽量将测试环境设置为安静的环境，并使用屏蔽线连接示波器和被测设备。

　　4.如何提高纹波测试的精度？

　　使用高精度示波器，并选择合适的测量参数和触发模式。

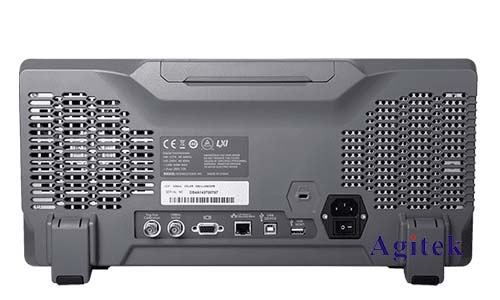

　　普源DS4034示波器是一款功能强大、性价比高的示波器，可以用于测试各种信号的纹波。本文详细介绍了使用DS4034示波器测试纹波的方法，并结合实际案例进行讲解，帮助读者更好地掌握示波器测试纹波的操作技巧，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
