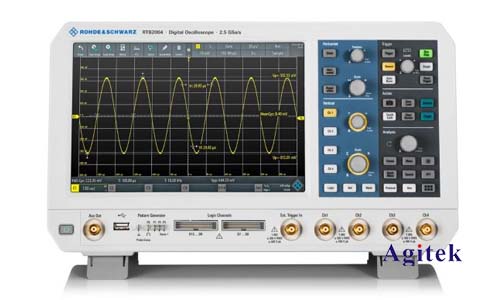

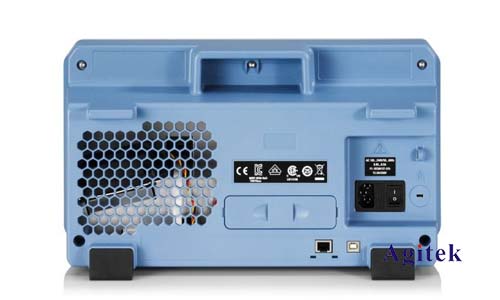

脉宽调制（PWM）信号在现代电子系统中应用广泛，例如电机控制、电源管理和通信系统。罗德与施瓦茨RTB2004示波器是一款功能强大的仪器，能够精确测量和分析各种类型的PWM波形，帮助工程师深入了解PWM信号的特性，进而优化系统性能。本文将详细介绍使用RTB2004示波器测量PWM波形的方法，并提供一些实用技巧，助力您高效地完成测试任务。

　　1.连接设备

　　首先，将被测设备连接到RTB2004示波器上的探头输入通道。确保探头类型与被测信号的类型匹配，例如使用高带宽探头测量快速变化的PWM信号。选择合适的探头阻抗，例如1MΩ或50Ω，并根据信号幅度调整探头衰减比例。

　　2.设置通道参数

　　打开RTB2004示波器，进入通道设置菜单。根据被测PWM信号的频率和幅度范围进行如下设置：

　　时间刻度(Timebase):选择合适的水平时间刻度，以便清晰地显示多个PWM周期。可以使用自动设置功能，或手动调整时间刻度，使其能够完整地显示一个或多个PWM脉冲。

　　垂直刻度(Voltage):设置垂直刻度以显示完整的PWM信号幅度。根据信号幅度选择合适的电压刻度，例如1V/div、2V/div或5V/div。

　　耦合方式(Coupling):通常使用直流(DC)耦合方式，以观察完整的PWM信号，包括直流分量。对于高频PWM信号，可以考虑使用交流(AC)耦合方式，以滤除直流分量。

　　带宽(Bandwidth):选择合适的带宽，确保示波器能够准确地捕捉PWM信号的快速变化。对于大多数PWM信号，使用默认带宽即可。

　　3.触发设置

　　触发设置对于准确测量PWM信号至关重要。使用触发功能可以将示波器锁定在特定的PWM信号边缘，从而稳定地观测信号波形。在RTB2004示波器中，您可以选择以下触发模式：

　　边沿触发(Edge Trigger):选择上升沿或下降沿触发，以捕捉特定边缘的PWM信号。

　　脉冲宽度触发(Pulse Width Trigger):选择触发脉冲宽度，以捕捉特定宽度的PWM脉冲。

　　斜率触发(Slope Trigger):选择触发斜率，以捕捉信号快速变化的边缘。

　　4.测量参数

　　RTB2004示波器提供丰富的测量工具，帮助您分析PWM信号特性，例如：

　　周期(Period):测量PWM信号的周期，即两个相邻脉冲之间的间隔时间。

　　占空比(Duty Cycle):测量PWM信号的高电平持续时间占整个周期的百分比。

　　脉冲宽度(Pulse Width):测量单个PWM脉冲的持续时间。

　　上升时间(Rise Time):测量PWM信号从低电平到高电平的上升时间。

　　下降时间(Fall Time):测量PWM信号从高电平到低电平的下降时间。

　　5.分析数据

　　使用示波器内置的测量工具，您可以获取丰富的PWM信号数据。通过分析这些数据，您可以深入了解PWM信号的特性，例如占空比变化、频率偏差、上升时间和下降时间变化等。这些信息对于优化系统性能、调试电路问题和进行故障分析都具有重要意义。

　　6.使用示波器软件

　　罗德与施瓦茨RTB2004示波器配备了强大的软件工具，可以帮助您进行更深入的分析和数据处理。例如，您可以使用软件：

　　保存波形数据:保存测量的PWM信号波形数据，以便进行离线分析和比较。

　　执行数学运算:对波形数据进行数学运算，例如求平均值、峰峰值、方均根值等。

　　生成报告:生成包含测量结果和波形图的报告，方便您记录和分享测试结果。

　　7.常见问题

　　如何消除噪声影响？

　　选择合适的探头和连接方式，以降低噪声干扰。

　　使用示波器的滤波功能，去除高频噪声。

　　如何提高测量精度？

　　选择合适的触发方式，确保示波器稳定地捕捉PWM信号。

　　使用示波器的平均功能，提高测量结果的精度。

　　如何识别PWM信号类型？

　　使用示波器的数学运算功能，分析信号的频率、占空比等特征，确定PWM信号类型。

　　罗德与施瓦茨RTB2004示波器是一款功能强大的仪器，能够帮助工程师轻松地测量和分析各种类型的PWM波形。通过本文介绍的步骤和技巧，您可以有效地使用RTB2004示波器进行PWM信号测试，深入了解PWM信号的特性，并优化系统性能，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
