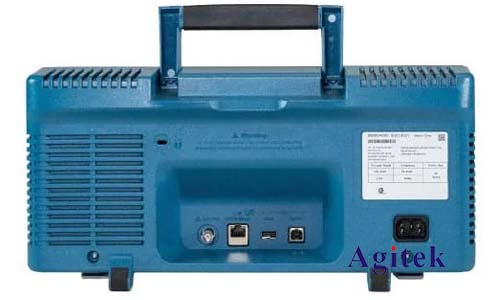

示波器是电子测量领域中不可或缺的仪器，它可以直观地显示信号的波形，帮助工程师和技术人员分析、调试和诊断电路。泰克TBS2074B示波器是一款功能强大的数字示波器，拥有多种测量功能和分析工具，适用于各种应用场景，其中包括测量交流电。

　　一、示波器基本操作

　　在进行交流电测量之前，需要了解泰克TBS2074B示波器的基本操作，包括：

　　1.开机和连接：打开示波器电源开关，将电源线连接到电源插座。

　　2.设置通道：选择要使用的通道，并设置通道的耦合方式（AC/DC）、垂直刻度（V/DIV）、时间刻度（S/DIV）等参数。

　　3.触发设置：设定触发类型（Edge、Pulse、Slope）、触发电平（V）和触发模式（Auto、Normal）。

　　4.波形显示：在示波器屏幕上观察信号波形，并根据需要调整显示参数。

　　5.测量功能：使用示波器内置的测量功能，如电压、频率、周期等，对信号进行分析。

　　二、探头连接

　　在测量交流电时，需要使用示波器探头将信号连接到示波器。通常使用10:1的探头，即探头输入电压是示波器显示电压的10倍。

　　1.连接探头：将探头的探测端连接到待测电路的测试点，将探头的另一端连接到示波器的通道输入端。

　　2.校准探头：为了确保测量结果的准确性，需要对探头进行校准。校准方法通常是在示波器菜单中选择探头校准选项，并按照屏幕提示操作。

　　3.安全注意事项：在测量高压交流电时，务必注意安全，戴上绝缘手套和安全眼镜，并确保测量环境安全。

　　三、测量交流电

　　1.信号接入：将探头连接到待测电路的交流电端，并确保连接牢固。

　　2.设置通道参数：设置通道的耦合方式为AC，垂直刻度根据信号的电压幅度进行调整，时间刻度根据信号的频率进行调整。

　　3.设置触发：将触发类型设置为Edge，触发电平设置为交流电波形的零交叉点，触发模式设置为Auto。

　　4.观察波形：在示波器屏幕上观察交流电波形，并检查波形的完整性、频率和幅度等参数。

　　5.测量数据：使用示波器的测量功能，测量交流电的峰值电压、有效值电压、频率、周期等参数。

　　6.数据分析：根据测量数据分析交流电信号的特征，并进行相应的调试或诊断。

　　四、注意事项

　　1.安全第一：测量交流电时，必须注意安全，避免触电。

　　2.信号接地：确保待测电路的信号接地良好，避免接地不良导致测量结果不准确。

　　3.探头校准：定期对探头进行校准，确保测量结果的准确性。

　　4.参数设置：正确设置示波器的通道参数和触发参数，确保测量结果准确可靠。

　　5.数据分析：根据测量结果和实际应用场景进行合理的数据分析，并得出正确的结论。

　　使用泰克TBS2074B示波器测量交流电是一个简单而有效的过程，通过合理的设置和操作，可以轻松获取交流电信号的特征参数，为电路调试和诊断提供有力的支持，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
