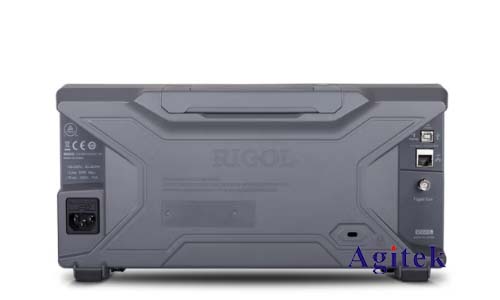

晶振是现代电子设备中不可或缺的器件，其稳定可靠的频率信号为各种电路提供精确的计时基准。在实际应用中，我们经常需要测量晶振的输出波形，以判断其工作状态是否正常。普源MSO2202A示波器是一款功能强大的数字存储示波器，具有多种测量和分析功能，非常适合用于晶振波形的测试。本文将详细介绍使用普源MSO2202A示波器测量晶振波形的方法，并结合实例进行讲解。

　　一、实验准备

　　1.实验器材

　　普源MSO2202A示波器

　　被测晶振

　　信号发生器（可选）

　　连接线

　　2.实验环境

　　确保示波器接地良好。

　　实验环境应保持安静，避免周围环境干扰。

　　二、测量方法

　　1.连接线路

　　将晶振输出端连接到示波器的通道1，并根据晶振型号选择合适的探头。如果需要测量晶振的输入信号，则需将信号发生器的输出连接到晶振的输入端，并连接到示波器的通道2。

　　2.设置示波器参数

　　时基设置:根据晶振频率选择合适的时基范围，例如，对于10MHz的晶振，可以选择10ns/div或20ns/div的时基。

　　电压量程:选择合适的电压量程，确保晶振波形能完整显示在示波器屏幕上。

　　耦合方式:一般选择直流耦合方式。

　　触发方式:选择合适的触发方式，例如边沿触发，并设置合适的触发电平。

　　通道设置:设置通道1的耦合方式、阻抗等参数，确保信号的完整性。

　　3.观察波形

　　在示波器上观察晶振输出波形，检查以下指标：

　　频率:通过测量波形周期，计算晶振实际频率，并与标称频率进行比较。

　　振幅:测量波形峰峰值电压，判断晶振输出信号的强度。

　　占空比:测量波形高电平持续时间与波形周期之比，判断晶振输出信号的占空比。

　　波形失真:观察波形是否出现毛刺、抖动等现象，判断晶振工作状态是否正常。

　　三、实例分析

　　1.测量10MHz晶振波形

　　假设我们测量一个10MHz的晶振，将晶振输出端连接到示波器通道1，并设置时基为10ns/div，电压量程为2V/div，触发方式为边沿触发，触发电平设置为1V。观察示波器屏幕，我们可以看到一个稳定的方波信号，其周期为100ns，峰峰值电压为2V，占空比约为50%，与10MHz晶振的理论参数一致。

　　2.测量晶振启动过程

　　如果需要测量晶振的启动过程，可以将信号发生器输出一个方波信号连接到晶振的输入端，并连接到示波器的通道2。设置示波器时基为1ms/div，观察通道1和通道2的波形。在通道2的方波信号触发下，观察通道1的波形，可以清晰地看到晶振从静止状态逐渐振荡到稳定状态的过程。

　　四、注意事项

　　测量时，应尽量避免外部干扰，例如电磁干扰、静电干扰等。

　　选择合适的探头，以确保信号的完整性和精度。

　　测量晶振频率时，应选择合适的时基范围，以确保测量结果的准确性。

　　观察波形时，要注意波形的细节，例如振幅、占空比、抖动等，以判断晶振工作状态是否正常。

　　使用普源MSO2202A示波器测量晶振波形是一种简单快捷的方法，可以帮助我们快速判断晶振的工作状态是否正常。通过选择合适的测量参数，观察波形的细节，我们可以获得丰富的晶振工作信息，为电路设计和故障诊断提供参考，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
