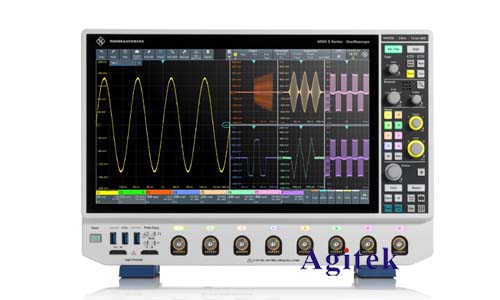

罗德与施瓦茨(Rohde&Schwarz)MXO58-100示波器是一款功能强大、操作便捷的仪器，广泛应用于电子工程、通信、科研等领域。其中，电压测量是示波器最基本的功能之一，掌握正确的使用方法对于获得准确、可靠的测量结果至关重要。

　　一、示波器基本操作

　　1.电源接通:将示波器连接至电源插座，并确保电源开关处于开启状态。

　　2.通道选择:MXO58-100示波器配备多个通道，根据测量需求选择合适的通道，并通过旋钮或按钮调整通道灵敏度。

　　3.探头连接:将探头连接至示波器通道，并确保探头与被测信号连接良好。

　　4.触发设置:设置合适的触发条件，确保信号稳定显示在屏幕上。

　　5.时间基准设置:调整时间基准，使信号波形清晰可见。

　　6.测量功能选择:根据测量需求选择合适的测量功能，例如电压、频率、周期等。

　　7.数据存储与导出:可以将测量数据保存至示波器内部存储器或导出至计算机。

　　二、测电压步骤

　　1.选择合适的通道:确保所选通道与被测信号相匹配，并调整通道灵敏度以获得合适的电压范围。

　　2.连接探头:将探头连接至被测信号点，并确保探头连接良好。

　　3.设置触发:设置合适的触发条件，例如触发边缘、触发电平等，以确保信号稳定显示。

　　4.调整时间基准:调整时间基准，使信号波形清晰可见，便于观察信号的周期、频率等信息。

　　5.选择测量功能:选择“电压”测量功能，并通过示波器上的按钮或菜单选择合适的测量模式，例如峰峰值电压、平均电压、直流电压等。

　　6.观察测量结果:示波器会显示测量的电压值，并可根据需要进行数据分析和导出。

　　三、测量方法及注意事项

　　1.探头补偿:为了保证测量精度，应使用探头补偿功能对探头进行补偿，校正探头本身的误差。

　　2.接地:确保示波器和被测电路之间有良好的接地，防止干扰信号进入电路。

　　3.信号源阻抗:测量高阻抗信号时，探头的输入阻抗会对测量结果造成影响，应选择合适的探头或使用高阻抗探头。

　　4.带宽:确保示波器的带宽足够高，能够准确地测量被测信号的频率。

　　5.采样率:选择合适的采样率，以确保能够完整地捕获信号的细节。

　　四、测量数据的分析

　　1.波形观察:观察波形形状，分析信号的频率、幅值、周期等信息。

　　2.数据统计:利用示波器的统计功能，分析信号的平均值、标准差、最大值、最小值等。

　　3.频率分析:使用示波器的频率分析功能，对信号进行频谱分析，观察信号的频率成分。

　　4.波形比较:将测量结果与预期值或标准值进行比较，判断信号是否符合要求。

　　五、实际案例

　　假设需要测量一个正弦波信号的峰峰值电压，其频率约为1kHz。

　　1.选择通道1并连接探头。

　　2.设置触发模式为“上升沿”，触发电平为0V。

　　3.调整时间基准，使一个完整周期信号显示在屏幕上。

　　4.选择“电压”测量功能，并选择“峰峰值”模式。

　　5.示波器会显示测量的峰峰值电压，例如10Vpp。

　　罗德与施瓦茨MXO58-100示波器操作简单，功能强大，是进行电压测量和数据分析的理想工具。熟练掌握示波器的使用方法，能够提高测量效率，获得更准确、可靠的测量结果，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
