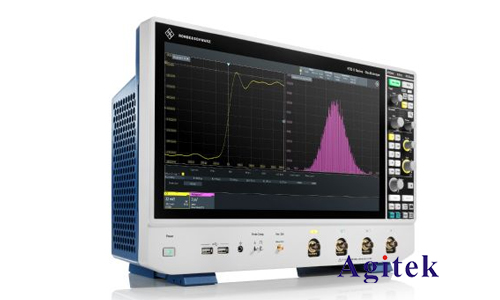

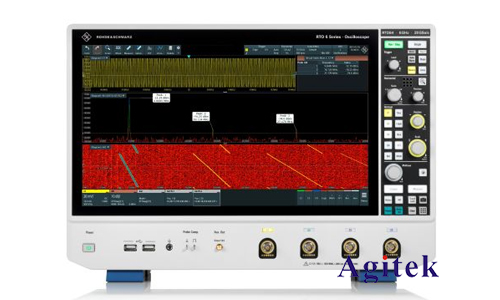

罗德与施瓦茨作为全球领先的测试与测量仪器制造商，其示波器产品以高精度、高性能和功能丰富而著称。在使用罗德与施瓦茨示波器进行信号分析和测量时，理解AC耦合和DC耦合这两种基本耦合方式至关重要。这两种耦合方式决定了示波器如何处理输入信号，对最终的测量结果有着直接影响。

　　一、AC耦合与DC耦合的定义

　　AC耦合(AC Coupling):指示波器仅显示信号的交流分量，将信号的直流分量滤除。

　　DC耦合(DC Coupling):指示波器显示信号的交流分量和直流分量，完整地呈现信号的波形。

　　二、两种耦合方式的原理

　　1.AC耦合

　　在AC耦合模式下，示波器内部有一个高通滤波器，它会滤除信号中的低频分量，例如直流分量。这样，示波器只显示信号的交流分量，即信号围绕其平均值的变化部分。

　　2.DC耦合

　　在DC耦合模式下，示波器内部没有滤波器，它会直接显示信号的全部信息，包括直流分量和交流分量。

　　三、两种耦合方式的优缺点

　　1.AC耦合

　　优点:

　　可以消除信号中的直流偏移，使观察交流信号更加清晰。

　　适用于观察快速变化的信号，例如高频信号和脉冲信号。

　　缺点:

　　无法观察信号的直流分量，可能会导致某些测量结果不准确。

　　可能无法显示某些特殊信号，例如直流电压信号。

　　2.DC耦合

　　优点:

　　可以显示信号的全部信息，包括直流分量和交流分量。

　　适用于观察包含直流分量的信号，例如电池电压、传感器输出等。

　　缺点:

　　如果信号包含较大的直流分量，可能会导致示波器显示屏被占据，难以观察交流分量。

　　可能会导致示波器测量速度变慢，尤其是在处理高频率信号时。

　　四、两种耦合方式的应用场景

　　1.AC耦合

　　观察高频信号和脉冲信号，例如数字电路、通信信号等。

　　测量信号的峰峰值、频率、占空比等参数。

　　分析信号的谐波成分，例如电源噪声分析。

　　2.DC耦合

　　观察包含直流分量的信号，例如电源电压、传感器输出、电池电压等。

　　测量信号的直流分量、峰峰值、平均值等参数。

　　分析信号的趋势变化，例如温度变化、压力变化等。

　　五、如何选择合适的耦合方式

　　选择AC耦合还是DC耦合取决于要测量的信号类型以及需要观察哪些参数。以下是一些建议：

　　如果需要观察信号的交流分量，并且不需要知道信号的直流分量，则选择AC耦合。

　　如果需要观察信号的直流分量，或者需要测量信号的直流分量，则选择DC耦合。

　　如果信号中存在较大的直流分量，则选择AC耦合，避免示波器显示屏被占据。

　　如果需要测量信号的频率和占空比等参数，则选择AC耦合。

　　六、实例分析

　　1.AC耦合的应用

　　在观察高频信号时，例如数字电路的时钟信号，使用AC耦合可以消除信号中的直流分量，使观察信号波形更加清晰。

　　2.DC耦合的应用

　　在观察电池电压时，使用DC耦合可以显示电池的直流电压，以及电池电压的波动情况。

　　AC耦合和DC耦合是罗德与施瓦茨示波器中两种重要的耦合方式，它们的选择取决于要测量的信号类型和需要观察的参数。通过理解两种耦合方式的原理和应用场景，用户可以更有效地利用示波器功能，提升信号分析和测量效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
