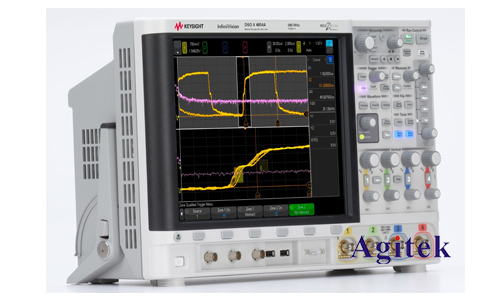

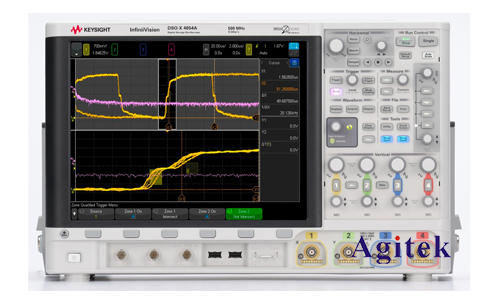

是德科技MSOX4104A数字示波器是一款功能强大的测试仪器，其内置的频率测量功能可以帮助用户精确测量信号的频率。本文将详细介绍MSOX4104A示波器频率测量的不同方法，并提供操作步骤和注意事项，旨在帮助用户更好地理解和运用该仪器。

　　一、频率测量方法

　　MSOX4104A示波器提供多种频率测量方法，适用于不同的测量场景：

　　自动测量：通过示波器的自动测量功能，可以轻松获取信号的频率值。用户只需将信号接入示波器，并选择合适的测量参数，示波器就会自动识别并显示频率值。

　　手动测量：使用示波器的光标功能，用户可以手动测量两个波形周期的间隔，并利用时间间隔与频率的关系计算信号频率。这种方法适用于需要更精确测量或需要观察信号细节的场景。

　　FFT分析：通过示波器的频谱分析功能，用户可以将信号转换为频谱，并在频谱图上直接观察信号频率及其谐波成分。这种方法适用于分析信号频谱特性或识别信号中的干扰成分。

　　频率计数器：MSOX4104A内置了高精度频率计数器，可以精确测量信号的频率。用户只需将信号接入计数器输入，并设置合适的门控时间，即可获得高精度的频率测量结果。

　　二、自动测量操作步骤

　　1.连接信号源：将被测信号连接到示波器的通道输入。

　　2.设置测量参数：进入示波器的测量菜单，选择“频率”测量参数。

　　3.设置触发条件：根据信号的特点，设置合适的触发条件，确保示波器可以稳定地捕捉到信号。

　　4.观察测量结果：示波器会自动测量并显示信号的频率值。

　　三、手动测量操作步骤

　　1.选择光标模式：进入示波器的光标菜单，选择“时间光标”模式。

　　2.设置光标位置：使用光标按钮将光标移动到两个相邻波形的零交叉点。

　　3.计算频率：利用时间光标显示的时间间隔，并根据时间间隔与频率的公式计算信号频率。

　　四、FFT分析操作步骤

　　1.进入频谱分析模式：进入示波器的频谱分析菜单，选择“FFT”模式。

　　2.设置频谱分析参数：调整频谱分析的窗口大小和分辨率。

　　3.观察频谱图：示波器会显示信号的频谱图，用户可以观察信号频率及其谐波成分。

　　五、频率计数器操作步骤

　　1.进入频率计数器模式：进入示波器的计数器菜单，选择“频率计数器”模式。

　　2.设置门控时间：根据信号频率选择合适的门控时间，确保计数器可以准确地计数信号周期。

　　3.观察计数结果：示波器会显示信号的频率测量结果。

　　六、注意事项

　　确保信号源稳定，避免信号漂移或干扰。

　　选择合适的测量参数，例如触发条件、门控时间等。

　　观察信号波形，确保测量结果准确可靠。

　　使用示波器的自动校准功能，保证测量结果的准确性。

　　MSOX4104A示波器提供多种频率测量方法，用户可以根据不同的测量需求选择合适的测量方法。熟练掌握示波器的频率测量功能，可以帮助用户更加高效地进行信号测试和分析，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
