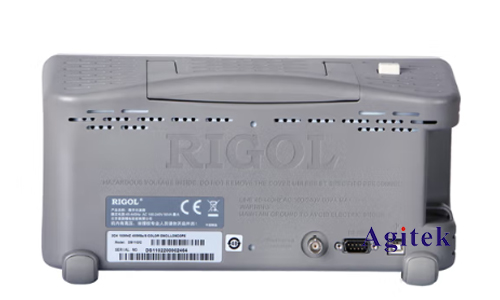

晶振是电子电路中不可或缺的元件，其稳定输出的频率信号为电路的正常工作提供了保障。而示波器是观察和分析信号波形的常用仪器，对于理解晶振的特性和性能至关重要。本文将以普源DS1052E示波器为例，详细介绍如何测量晶振波形。

　　一、准备工作

　　1.连接示波器：

　　将晶振的两个引脚分别连接到示波器的CH1和CH2输入通道。注意选择合适的探头，一般使用10X探头即可。

　　根据晶振的类型选择合适的输入耦合方式：

　　AC耦合：适合测量交流信号，可以过滤掉直流分量。

　　DC耦合：适合测量直流信号，可以显示直流分量和交流分量。

　　将示波器接地线连接到电路的公共地。

　　2.设置示波器参数：

　　时基设置：根据晶振频率选择合适的时基范围，确保波形能够完整地显示在屏幕上。

　　垂直刻度设置：调整垂直刻度，使波形在屏幕上占据适当的空间，方便观察细节。

　　触发设置：

　　选择合适的触发源，一般选择CH1或CH2。

　　设置合适的触发电平，使示波器只触发想要的信号。

　　设置触发模式，一般使用正常模式。

　　其他参数设置：

　　带宽限制：设置合适的带宽限制，可以滤除高频噪声。

　　耦合模式：设置合适的耦合模式，例如AC或DC。

　　二、测量步骤

　　1.观察晶振波形：

　　启动示波器，观察显示的波形。

　　调整时基和垂直刻度，使波形清晰可见。

　　检查波形是否正常，例如：

　　频率是否稳定：晶振的输出频率应该是稳定的，波动幅度应该很小。

　　波形是否对称：理想的晶振波形应该是正弦波，并且对称。

　　幅度是否符合预期：晶振的输出幅度应该符合其规格书的描述。

　　2.测量晶振频率：

　　使用示波器的光标测量功能，测量两个相邻波峰或波谷之间的时间间隔。

　　根据公式f=1/T计算出晶振频率，其中T为时间间隔。

　　3.测量晶振波形参数：

　　使用示波器的测量功能，测量晶振波形的幅度、周期、频率等参数。

　　记录测量结果，并与晶振规格书进行对比。

　　三、分析与问题解决

　　1.观察波形异常：如果晶振波形出现异常，例如频率不稳定、波形不对称、幅度过小等，可能是以下原因：

　　晶振损坏：晶振本身损坏，无法正常工作。

　　电路问题：电路存在故障，导致晶振无法正常工作。

　　负载过重：晶振的负载过重，导致其频率发生漂移。

　　环境因素：环境温度或湿度变化过大，影响晶振的稳定性。

　　2.问题排查：

　　更换晶振：尝试更换一个新的晶振，看问题是否解决。

　　检查电路：检查电路是否存在故障，例如短路、断路等。

　　调整负载：降低晶振的负载，看频率是否稳定。

　　控制环境：控制环境温度和湿度，使晶振工作在稳定的环境中。

　　使用普源DS1052E示波器测量晶振波形，可以帮助用户快速了解晶振的工作状态和性能，并及时发现潜在问题。通过本文介绍的步骤和方法，用户可以轻松地进行晶振波形的测量和分析，提高电路调试和维护效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
