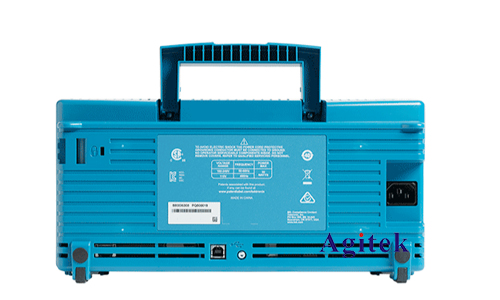

在电子电路设计中，纹波是经常遇到的一个问题，它会导致信号失真、系统不稳定等问题。因此，准确地测量和分析纹波至关重要。泰克TBS1102C示波器是一款功能强大的工具，可以有效地测试和分析纹波信号。本文将详细介绍利用泰克TBS1102C示波器测试纹波的方法，并提供一些实际应用的案例和注意事项。

　　1.纹波的定义及类型

　　纹波是指在直流信号上叠加的交流信号。根据波形类型，纹波可以分为以下几种：

　　正弦波纹波：最常见的纹波类型，通常由电源或信号源的交流成分引起。

　　方波纹波：由数字电路或开关电源产生的纹波，通常具有明显的尖峰或下降沿。

　　随机噪声纹波：由环境噪声或元件本身的特性引起的随机纹波。

　　2.测试纹波的步骤

　　2.1连接示波器

　　将示波器探头连接到待测信号点，注意探头接地端要接地良好。

　　2.2设置示波器参数

　　时间刻度：选择合适的时间刻度，以便观察纹波信号的完整周期。

　　电压刻度：选择合适的电压刻度，以便清晰地显示纹波的幅值。

　　耦合方式：选择合适的耦合方式，例如直流耦合或交流耦合。

　　触发方式：选择合适的触发方式，例如边沿触发或斜率触发，以便稳定地观察纹波信号。

　　2.3测量纹波

　　测量纹波峰峰值（Vp-p）：使用示波器内置的测量功能，直接测量纹波信号的峰峰值。

　　测量纹波均方根值（RMS）：使用示波器内置的测量功能，测量纹波信号的RMS值。

　　测量纹波频率：使用示波器内置的测量功能，测量纹波信号的频率。

　　3.分析纹波

　　观察纹波波形：观察纹波信号的形状、幅值、频率，判断纹波类型和可能产生的原因。

　　计算纹波率：将纹波峰峰值除以直流信号的幅值，得到纹波率，用百分比表示。

　　分析纹波的影响：根据纹波参数，分析纹波对电路性能的影响，例如信号失真、电源稳定性等。

　　4.测试纹波的注意事项

　　探头负载：探头的负载可能会影响待测信号，因此应选择负载较小的探头。

　　探头补偿：应根据探头类型进行补偿，以确保测量精度。

　　接地：确保示波器接地良好，避免接地回路产生的噪声影响测量结果。

　　信号源：选择合适的信号源，避免信号源本身产生过大的噪声。

　　5.案例分析

　　5.1电源纹波测试

　　利用示波器测量电源输出电压的纹波，可以判断电源的性能是否符合要求。

　　5.2音频放大器纹波测试

　　利用示波器测量音频放大器输出信号的纹波，可以判断放大器的失真度是否符合要求。

　　5.3开关电源纹波测试

　　利用示波器测量开关电源输出电压的纹波，可以判断开关电源的稳定性和效率是否符合要求。

　　泰克TBS1102C示波器是一款功能强大的工具，可以有效地测试和分析纹波信号。本文介绍了利用泰克TBS1102C示波器测试纹波的方法，并提供了一些实际应用的案例和注意事项。希望本文能帮助读者更好地理解和应用示波器进行纹波测试，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
