谐波是指在基本频率（基波）上叠加的频率为基波整数倍的信号分量。谐波的存在会对电力系统造成一系列负面影响，例如增加电网损耗、干扰电力设备正常运行、影响电气设备的使用寿命等。因此，准确测量谐波并进行分析至关重要。

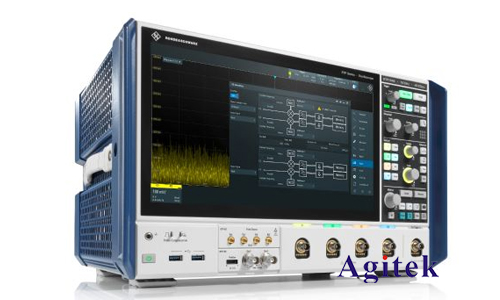

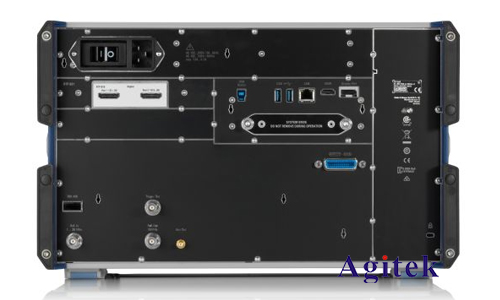

　　罗德与施瓦茨示波器凭借其高性能、功能强大、操作便捷等特点，已成为电力电子和电气工程领域测量谐波的优选仪器。本文将深入探讨使用罗德与施瓦茨示波器测量谐波的原理、方法以及应用，并辅以具体的操作步骤，帮助用户更好地理解和运用该技术。

　　1.谐波的概念及测量原理

　　1.1谐波的定义:

　　谐波是指频率为基波频率整数倍的正弦波信号。例如，如果基波频率为50Hz，则2倍频谐波为100Hz，3倍频谐波为150Hz，以此类推。

　　1.2谐波的产生:

　　谐波的产生主要由非线性负载引起，例如：

　　电力电子器件：变频器、整流器、逆变器等。

　　非线性负载：电弧炉、焊接机、荧光灯等。

　　1.3谐波的测量原理:

　　示波器通过对信号进行傅里叶变换，可以将时域信号转换为频域信号，从而提取不同频率的谐波分量。示波器通常采用快速傅里叶变换（FFT）算法来实现这一功能。

　　2.使用罗德与施瓦茨示波器测量谐波

　　2.1示波器选择:

　　选择罗德与施瓦茨示波器时，需要考虑以下因素：

　　带宽:应足够大以覆盖所有需要测量的谐波频率。

　　采样率:应足够快以准确捕捉谐波信号。

　　垂直分辨率:应足够高以精确测量谐波幅值。

　　FFT分析功能:示波器应内置FFT分析功能。

　　2.2示波器连接:

　　将示波器探头连接到待测电路的信号点。

　　选择合适的探头类型，例如高压探头、电流探头等。

　　正确设置探头参数，例如增益、补偿等。

　　2.3示波器设置:

　　时间刻度:设置合适的时基以观察信号的波形。

　　垂直刻度:设置合适的电压或电流刻度以观察信号的幅值。

　　触发:选择合适的触发方式，例如边缘触发、斜率触发等。

　　FFT分析:打开FFT分析功能，设置合适的频段和分辨率。

　　2.4数据分析:

　　谐波幅值:从FFT分析结果中读取每个谐波的幅值。

　　谐波相位:从FFT分析结果中读取每个谐波的相位。

　　谐波总畸变率（THD）:计算所有谐波分量的平方和的平方根，除以基波幅值的比值。

　　3.谐波测量误差分析

　　探头误差:探头的精度、频率响应和负载效应都会影响测量结果。

　　采样误差:采样率过低会导致信号失真，影响谐波测量精度。

　　信号噪声:环境噪声、电路噪声等都会影响谐波测量结果。

　　4.罗德与施瓦茨示波器测量谐波的应用

　　电力系统谐波分析:用于检测、分析和诊断电力系统中的谐波问题。

　　电力电子器件谐波测试:用于测试电力电子器件的谐波性能。

　　电气设备谐波评估:用于评估电气设备的抗谐波能力。

　　使用罗德与施瓦茨示波器测量谐波可以有效地分析和解决电力系统中的谐波问题。本文详细介绍了谐波的概念、测量方法、误差分析以及应用场景，为用户提供了理论和实践方面的指导。在进行实际测量时，应根据具体情况选择合适的示波器型号和测量方法，并注意避免各种误差来源，以确保测量结果的准确性和可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
