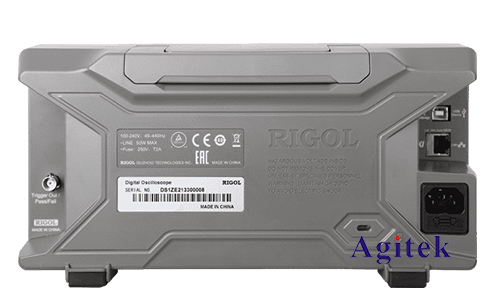

晶振,全称石英晶体振荡器,是电子设备中必不可少的计时元件,其频率稳定性决定了设备的精度和可靠性。在实际应用中,常常需要使用示波器来观测晶振的波形,以判断其工作状态是否正常。本文将以普源DS1102Z-E示波器为例,详细讲解如何使用示波器测量晶振波形,并分析常见的波形现象。
一、准备工作
1.示波器准备:确保普源DS1102Z-E示波器已连接电源并正常开机。
2.探头选择:选择合适的示波器探头,一般使用10:1的衰减探头即可。
3.晶振准备:准备好需要测量的晶振,并将其连接到电路板上。
二、示波器设置
1.通道设置:将示波器的通道1或通道2连接到晶振的输出端。
2.耦合方式:将通道的耦合方式设置为“交流耦合”(AC),以滤除直流成分。
3.时间刻度:根据晶振的频率选择合适的时间刻度,例如1ms、100us、10us等。
4.电压刻度:根据晶振的电压幅度选择合适的电压刻度,例如1V、100mV、10mV等。
5.触发设置:将触发源设置为通道1或通道2,触发方式设置为“边沿触发”,触发电平设置为晶振波形的上升沿或下降沿。
三、波形观察与分析

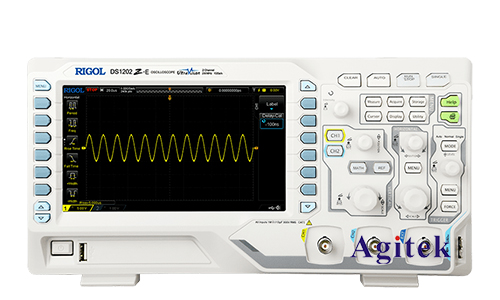

1.正常波形:当晶振正常工作时,示波器上显示的波形应为一个稳定的正弦波,波形幅度稳定,无明显的毛刺或噪声。
2.频率偏差:观察波形的频率是否与晶振标称频率一致,偏差是否在允许范围内。如果偏差较大,则可能存在晶振老化、温度漂移等问题。
3.波形失真:如果波形出现失真,例如波形尖峰、锯齿状、不规则等,则可能存在晶振损坏、电路故障等问题。
4.振幅变化:观察波形的幅度是否稳定,如果出现明显的波动,则可能存在负载不匹配、供电电压不稳定等问题。
四、常见问题排查
1.波形不稳定:如果波形不稳定,首先检查示波器的连接是否牢固,探头是否接触良好。其次检查晶振的供电电压是否稳定,负载是否匹配。
2.波形失真:如果波形出现失真,首先检查晶振是否损坏,可以更换新的晶振进行测试。其次检查电路板上的其他元件是否有故障,例如电阻、电容等。
3.频率偏差过大:如果频率偏差过大,首先检查晶振是否老化,可以更换新的晶振进行测试。其次检查晶振的温度是否稳定,如果环境温度变化较大,则可能导致频率偏差。
使用示波器测量晶振波形可以有效地判断晶振的工作状态,帮助用户快速定位和解决问题。在实际应用中,需要根据具体情况选择合适的示波器设置和测量方法,并结合相关知识进行分析,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
