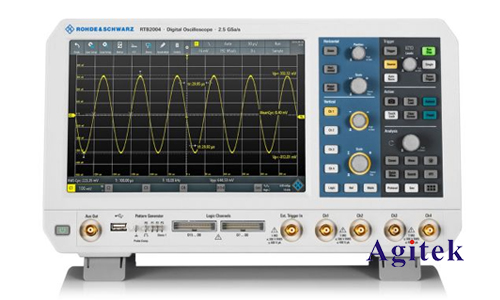

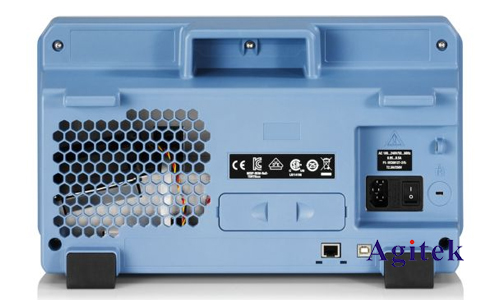

罗德与施瓦茨RTB2002示波器是一款功能强大、性能优异的数字示波器,在科研、工业、教育等领域被广泛应用。本文将详细介绍使用RTB2002示波器测量电压波形的方法,为用户提供操作。
一、连接与准备
1.连接信号源:将待测信号源的输出端连接到示波器的输入通道,例如通道1或通道2。使用合适的探头连接,确保探头与信号源的阻抗匹配,并选择合适的探头衰减系数。
2.选择输入耦合方式:根据待测信号的特性选择合适的输入耦合方式。例如,对于直流信号,选择DC耦合;对于交流信号,选择AC耦合;对于高频信号,选择50Ω阻抗耦合。
3.设置时间基准:通过调整时间基准旋钮,设置示波器显示的时间范围,使其能够完整地显示整个电压波形。
4.设置垂直刻度:通过调整垂直刻度旋钮,设置示波器显示的电压范围,使其能够清晰地显示电压波形的细节。
二、触发设置
触发设置对于精确测量电压波形至关重要,确保示波器能够稳定地捕获所期望的信号。
1.选择触发类型:根据待测信号的特点选择合适的触发类型,例如边沿触发、斜率触发、脉冲触发等。
2.设置触发电平:调整触发电平,使示波器在电压波形达到设定电平时触发。
3.设置触发模式:选择合适的触发模式,例如自动触发、单次触发、循环触发等,以满足不同的测量需求。
三、测量功能
RTB2002示波器提供了丰富的测量功能,能够轻松测量电压波形的各种参数。
1.自动测量:使用自动测量功能,示波器可以自动识别并测量电压波形的幅值、周期、频率、占空比等参数。
2.手动测量:手动测量功能允许用户手动选择测量区域,并测量电压波形上的特定点。
3.波形数学运算:示波器支持各种波形数学运算,例如加减乘除、傅里叶变换、微积分运算等,可以对测量结果进行更深入的分析。
四、示例
下面以一个简单的示例演示如何使用RTB2002示波器测量正弦波形的电压。
1.连接:将信号发生器的输出连接到示波器的通道1。
2.设置:选择DC耦合,设置时间基准为10ms/div,垂直刻度为1V/div。
3.触发:选择边沿触发,触发电平设置为0.5V,触发模式设置为自动触发。
4.测量:使用自动测量功能,可以得到正弦波形的峰峰值、周期、频率等参数。
五、注意事项
1.探头校准:使用示波器前,要确保探头已校准,以保证测量结果的准确性。
2.接地:确保信号源、示波器和探头之间的接地良好,避免接地环路造成测量误差。
3.安全:在使用示波器时,要严格遵守安全操作规范,避免触电事故。
使用罗德与施瓦茨RTB2002示波器测量电压波形是一个简单高效的过程,只要掌握基本的连接、设置、触发和测量功能,就可以轻松获得精确的测量结果。本文旨在为用户提供详细的操作指南,希望能够帮助用户更好地利用RTB2002示波器进行各种电压测量,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
