在电子设计中，纹波是常见且重要的指标，它反映了电源或信号的稳定性和纯净度。准确测量纹波对于确保电路性能、稳定性和可靠性至关重要。是德科技MSOX4052A示波器作为一款功能强大的数字示波器，为工程师提供了全面的纹波测试功能。本文将详细介绍使用MSOX4052A示波器测试纹波的方法，并提供一些实用技巧和注意事项。

　　1.MSOX4052A示波器概述

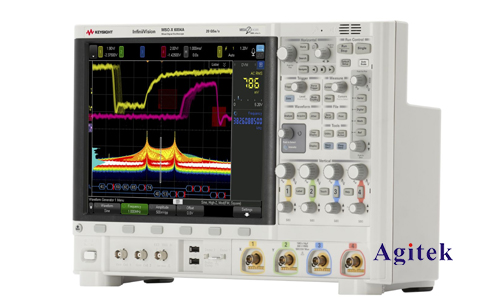

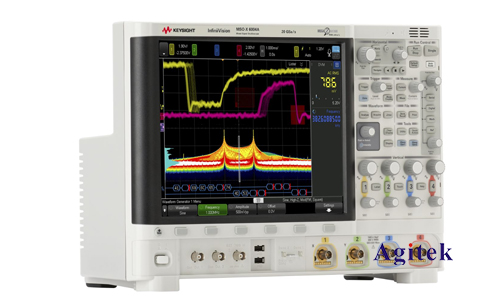

　　MSOX4052A示波器是一款多通道数字示波器，其配备了先进的功能，包括：

　　高采样率和带宽:能够捕获快速变化的信号，提供精确的纹波测量结果。

　　深存储器:可存储大量数据，方便长时间信号分析。

　　混合信号分析功能:同时测量模拟和数字信号，便于理解信号之间的关系。

　　强大的测量工具:提供各种自动和手动测量功能，例如纹波峰峰值、平均值、RMS值等。

　　直观的界面:易于操作，方便进行纹波测试和分析。

　　2.纹波测试方法

　　使用MSOX4052A示波器测试纹波，主要涉及以下步骤：

　　2.1连接和配置

　　将信号源连接到示波器的通道。

　　设置通道的耦合模式（AC或DC），根据信号类型选择合适的耦合模式。

　　设置示波器的触发模式，以捕获所需的信号。

　　设置时间刻度和电压刻度，以确保信号清晰可见。

　　2.2测量纹波

　　使用示波器内置的测量工具，例如"测量"菜单中的"纹波峰峰值"、"纹波平均值"或"纹波RMS值"等选项，直接测量纹波指标。

　　利用示波器的数学功能，例如"FFT分析"，可以分析纹波的频率成分，帮助找出纹波产生的根源。

　　使用示波器的"Cursors"功能，手动测量纹波峰峰值、周期和频率等指标。

　　2.3分析结果

　　根据测试结果，分析纹波的幅度、频率和形状等特征。

　　结合电路原理图和相关参数，判断纹波是否在可接受的范围内。

　　如果纹波过大，需要进一步分析原因并采取措施进行优化。

　　3.实用技巧和注意事项

　　选择合适的测量窗口:为了获得准确的纹波测量结果，应选择足够长的测量窗口，以覆盖信号的多个周期。

　　注意噪声的影响:测量时，应尽量避免外界噪声的干扰。可以使用示波器的"噪声抑制"功能，减少噪声的影响。

　　使用正确的测量方法:选择合适的测量工具和方法，例如选择"峰峰值"测量方法，测量的是纹波的峰峰值电压，选择"平均值"测量方法，测量的是纹波的平均值电压。

　　参考标准:根据相关标准，例如电源标准、信号标准等，判断纹波是否符合要求。

　　4.示例应用

　　测试电源纹波:使用MSOX4052A示波器测量直流电源的纹波，可以判断电源的稳定性和质量。

　　测试信号纹波:使用MSOX4052A示波器测量信号的纹波，可以判断信号的质量和稳定性，例如音频信号、视频信号等。

　　测试电路噪声:使用MSOX4052A示波器测量电路中的噪声，可以分析噪声产生的原因，并采取措施降低噪声。

　　是德MSOX4052A示波器是一款功能强大的测试仪器，它为工程师提供了多种方法来测试纹波。通过正确使用示波器和相关技术，工程师可以准确地测量和分析纹波，从而确保电路的性能、稳定性和可靠性，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
