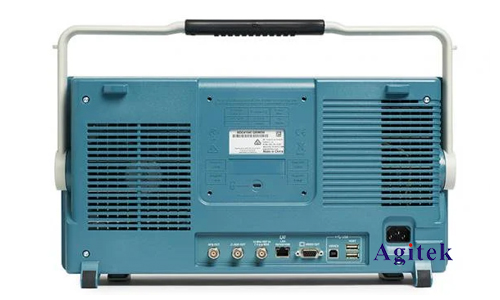

泰克MDO4104C示波器是一款功能强大的混合域示波器，其集成了示波器、频谱分析仪、协议分析仪等多种功能，在电子电路测试、信号分析和故障诊断等领域有着广泛的应用。其中，频率测量是示波器一项重要的功能，可以帮助用户精确测量信号的频率，进而分析电路性能、识别故障原因等。本文将详细介绍使用泰克MDO4104C示波器进行频率测量的多种方法，并分析其优缺点以及适用范围。

　　1.频率计模式

　　泰克MDO4104C示波器内置频率计功能，能够直接显示信号的频率。使用该模式进行频率测量非常方便，只需将信号连接到示波器的输入通道，并在显示屏上选择“频率计”模式即可。该模式适用于测量周期性信号的频率，例如正弦波、方波、三角波等。

　　优点:操作简便，无需进行复杂设置，即可快速获得信号频率。

　　缺点:测量精度受信号频率和示波器采样率的影响，对于非周期性信号无法进行准确测量。

　　2.FFT分析

　　FFT（快速傅里叶变换）是一种常用的信号分析技术，可以将时域信号转化为频域信号，并显示信号的频率成分。泰克MDO4104C示波器内置FFT分析功能，用户可以通过设置参数进行频谱分析，并识别信号的主要频率成分。

　　优点:可以测量信号的多种频率成分，适用于分析复杂信号的频率特性。

　　缺点:FFT分析需要一定时间进行计算，可能会导致测量结果延迟。同时，FFT分析的精度也受信号长度和采样率的影响。

　　3.频率计数

　　频率计数是一种传统的频率测量方法，利用示波器的触发功能，计数一定时间内的信号周期数，并通过周期数和测量时间计算信号的频率。

　　优点:测量精度较高，可以减少采样率和信号长度对测量结果的影响。

　　缺点:操作步骤较复杂，需要设置触发条件和计数时间。

　　4.误差分析

　　在使用示波器进行频率测量时，需要注意误差的影响。主要误差来源包括：

　　示波器采样率:示波器的采样率越高，测量精度越高。

　　信号幅度:信号幅度过低，可能会导致测量结果不准确。

　　触发条件:触发条件设置不当，可能会导致计数错误。

　　噪声和干扰:噪声和干扰会影响信号的周期性，进而影响频率测量精度。

　　5.实际操作步骤

　　频率计模式:

　　1.将信号连接到示波器的输入通道。

　　2.在示波器显示屏上选择“频率计”模式。

　　3.读取显示屏上的频率值。

　　FFT分析:

　　1.将信号连接到示波器的输入通道。

　　2.选择“频谱分析”模式。

　　3.设置FFT参数，例如窗口函数、采样率等。

　　4.在频谱图中观察信号的频率成分。

　　频率计数:

　　1.将信号连接到示波器的输入通道。

　　2.设置触发条件，确保示波器可以准确触发。

　　3.设置计数时间，通常选择较长的测量时间以提高精度。

　　4.读取示波器显示的计数结果，并根据计数时间计算频率。

　　6.注意事项

　　使用示波器测量频率时，需要确保信号幅度足够大，以保证测量结果的准确性。

　　选择合适的触发条件，确保示波器可以准确触发，避免计数错误。

　　注意示波器采样率，选择合适的采样率可以提高测量精度。

　　对于噪声和干扰较大的信号，需要进行适当的滤波处理，以减小误差。

　　泰克MDO4104C示波器提供了多种频率测量方法，用户可以根据实际需求选择合适的测量方法，并注意误差来源和操作步骤，以确保测量结果的准确性。通过使用示波器进行频率测量，用户可以更好地分析电路性能、识别故障原因，提高测试效率和工作效率，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
