在汽车电子领域，CAN总线是一种广泛应用的通信协议，用于不同电子控制单元(ECU)之间的通信。CAN信号的准确测量对于诊断系统故障、评估性能以及进行开发测试至关重要。罗德与施瓦茨RTB2004示波器是一款功能强大的仪器，能够有效地进行CAN信号的测量和分析。

　　一、罗德与施瓦茨RTB2004示波器简介

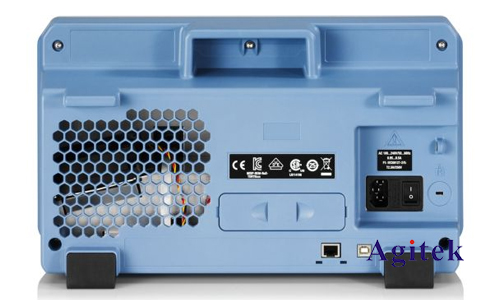

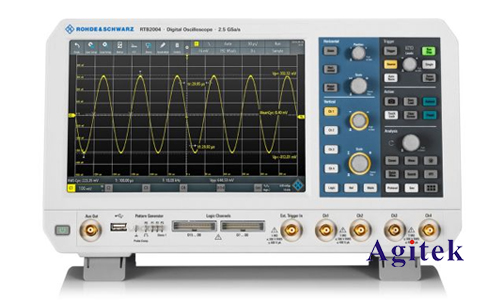

　　罗德与施瓦茨RTB2004示波器是一款高性能数字示波器，具有以下特点：

　　高采样率:高达20 GSa/s的采样率，可以精确捕捉到高速CAN信号的细节。

　　宽带宽:高达4 GHz的带宽，能够支持各种CAN协议的测量。

　　灵活的触发功能:支持多种触发模式，例如边沿触发、斜率触发、模式触发等，可以方便地捕捉到特定CAN信号。

　　强大的分析功能:内置强大的分析功能，可以对CAN信号进行解码、解析和分析。

　　二、使用RTB2004示波器测量CAN信号的步骤

　　1.连接示波器和CAN总线:使用合适的CAN总线连接器将示波器连接到目标CAN总线。

　　2.设置示波器参数:根据CAN信号的具体参数，例如比特率、电压范围等，设置示波器的参数，例如采样率、垂直刻度、触发水平等。

　　3.设置触发条件:根据需要捕捉的CAN信号，设置合适的触发条件。例如，可以设置触发条件为特定CAN ID或特定数据内容。

　　4.进行测量和分析:启动示波器进行测量，并使用示波器的分析功能对CAN信号进行解码、解析和分析。

　　三、RTB2004示波器测量CAN信号的应用

　　CAN总线故障诊断:通过测量CAN信号，可以检测CAN总线中的错误帧、丢失帧和信号质量问题，帮助诊断系统故障。

　　CAN总线协议验证:测量和分析CAN信号可以验证CAN总线协议的正确性，确保ECU之间的通信符合标准。

　　CAN总线性能评估:测量CAN信号可以评估CAN总线的性能指标，例如比特率、延迟、信号质量等。

　　CAN总线开发测试:使用RTB2004示波器可以进行CAN总线开发测试，例如测试CAN总线驱动程序、测试ECU之间的通信协议等。

　　罗德与施瓦茨RTB2004示波器是一款功能强大的仪器，能够有效地进行CAN信号的测量和分析。其高采样率、宽带宽、灵活的触发功能和强大的分析功能，使其成为汽车电子领域进行CAN总线故障诊断、协议验证、性能评估和开发测试的理想工具，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
