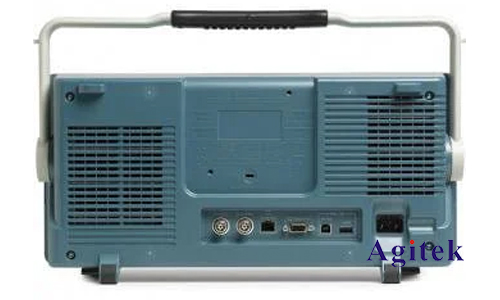

CAN（Controller Area Network，控制器局域网络）是一种广泛应用于汽车电子、工业自动化等领域的串行通信协议。泰克MDO3054示波器作为一款功能强大的混合域示波器，具备测量CAN信号的强大功能，可以帮助用户深入分析CAN总线上的数据传输情况，诊断系统故障，优化系统性能。

　　一、测量准备

　　2.1仪器连接

　　将CAN信号线连接到示波器的CAN通道。

　　使用示波器的BNC连接器连接地线。

　　2.2仪器设置

　　通道设置:选择合适的通道，设置通道耦合方式（AC或DC），设置输入阻抗（50欧姆或1兆欧姆）。

　　触发设置:选择CAN触发模式，设置触发条件，例如触发特定标识符或数据内容。

　　时基设置:根据信号频率选择合适的时基。

　　解码设置:在示波器菜单中选择CAN解码功能，配置解码参数，如比特率、标识符格式等。

　　二、波形捕获

　　自动捕获:使用示波器的自动捕获功能，捕获CAN总线上的数据。

　　手动捕获:使用示波器的手动捕获功能，在特定的时间点进行信号捕获。

　　三、数据分析

　　波形观察:通过观察示波器上的波形，可以直观地了解CAN信号的传输情况。

　　解码结果:使用示波器的解码功能，可以将CAN信号解码为可读的数据，包括标识符、数据内容、时间戳等信息。

　　协议分析:通过对解码结果的分析，可以识别出CAN总线上的各种报文类型，分析数据传输的正常性。

　　四、常见问题分析

　　信号丢失:检查信号连接是否良好，检查CAN总线上的负载是否过高。

　　数据错误:检查CAN总线上的节点是否正常工作，检查数据传输协议是否正确。

　　干扰问题:检查CAN总线周围是否有强电磁干扰，采取屏蔽措施减少干扰。

　　泰克MDO3054示波器强大的功能和易用性，为用户提供了测量和分析CAN信号的便捷手段。通过本文的详细介绍，用户可以轻松掌握CAN信号的测量方法，并有效地分析和解决相关问题，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
