一、信号失真概述

　　在电子信号处理中，信号失真是指信号在传输过程中发生的形状改变，导致信号的实际波形偏离理想波形。正弦波失真是指正弦波信号在传输过程中产生的非线性失真，表现为波形上出现谐波、尖峰、平顶等现象。信号失真会对信号的质量造成负面影响，例如降低信噪比、影响信号传输效率、导致信号识别错误等。

　　二、泰克信号发生器正弦波失真调校原理

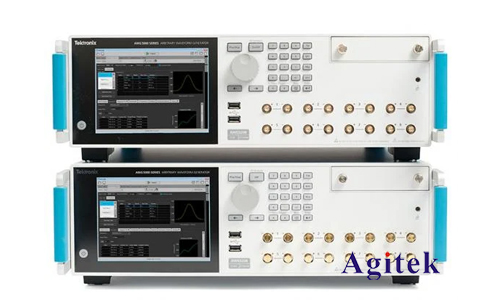

　　泰克信号发生器能够产生各种波形的信号，其中正弦波是常用的信号之一。泰克信号发生器内部通常采用数字合成技术，通过数字信号处理芯片将正弦波信号进行合成。然而，由于电路元器件本身的特性以及信号传输过程中的干扰等因素，生成的正弦波信号会不可避免地存在一定程度的失真。

　　为了降低正弦波失真，泰克信号发生器一般会提供一些功能来进行调校，例如：

　　输出幅度调整：通过调节输出幅度，可以优化信号波形，降低失真程度。

　　输出频率调整：通过调节输出频率，可以避免信号发生器工作在谐振点，降低失真。

　　输出阻抗匹配：通过调整输出阻抗，可以优化信号传输过程，减少信号反射和干扰，降低失真。

　　输出滤波器：泰克信号发生器通常会内置滤波器，通过滤除信号中的谐波成分，降低失真。

　　三、泰克信号发生器正弦波失真调校步骤

　　1.连接测试仪器

　　首先，将泰克信号发生器与示波器连接，并使用示波器来观察信号波形。

　　2.设置信号参数

　　在泰克信号发生器面板或软件界面上，设置需要生成的正弦波信号参数，包括频率、幅度、占空比等。

　　3.观察信号波形

　　在示波器上观察生成的正弦波信号波形，并观察是否存在失真。

　　4.调节信号发生器参数

　　根据观察到的信号波形，调节泰克信号发生器的相关参数，例如：

　　输出幅度：如果波形出现尖峰或平顶，可以降低输出幅度。

　　输出频率：如果波形出现谐波，可以调节输出频率，避免信号发生器工作在谐振点。

　　输出阻抗：如果波形出现信号反射或干扰，可以调整输出阻抗，匹配负载阻抗。

　　输出滤波器：如果波形出现明显的谐波，可以开启输出滤波器，滤除谐波成分。

　　5.重复步骤3-4

　　反复调整泰克信号发生器参数，直到观察到的信号波形达到理想状态，失真程度降低至可接受范围。

　　四、泰克信号发生器正弦波失真调校常见问题及解决方案

　　1.问题：信号波形出现谐波

　　解决方案：

　　调节输出频率，避免信号发生器工作在谐振点。

　　使用输出滤波器，滤除谐波成分。

　　2.问题：信号波形出现尖峰或平顶

　　解决方案：

　　降低输出幅度。

　　检查信号传输线缆是否存在损坏或接触不良。

　　3.问题：信号波形出现信号反射或干扰

　　解决方案：

　　调整输出阻抗，匹配负载阻抗。

　　检查信号传输线缆是否存在干扰源。

　　五、实际操作案例

　　假设需要使用泰克信号发生器产生一个频率为1kHz，幅度为2Vpp的正弦波信号，并要求信号失真小于0.1%。

　　首先，将泰克信号发生器与示波器连接，并在示波器上观察信号波形。观察到信号波形存在明显的谐波，失真程度较高。

　　接着，根据实际情况，进行以下调整：

　　调节输出频率：将输出频率微调至1.005kHz，避免信号发生器工作在谐振点。

　　开启输出滤波器：开启泰克信号发生器内置的滤波器，滤除信号中的谐波成分。

　　再次观察信号波形，发现谐波成分明显降低，信号失真小于0.1%，达到了要求。

　　泰克信号发生器正弦波失真调校是一个细致的工作，需要根据实际情况进行分析和调整。本文介绍了调校的基本原理、步骤、常见问题和解决方案，并结合实际操作案例，为用户提供了直观的参考和指导。希望本文能帮助用户有效解决泰克信号发生器正弦波失真问题，提升信号质量，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
