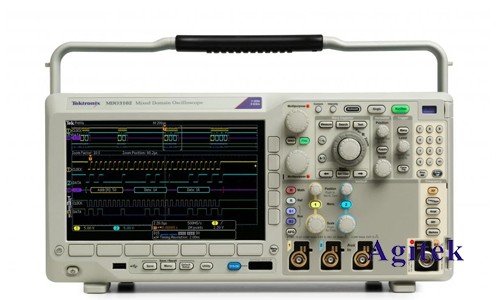

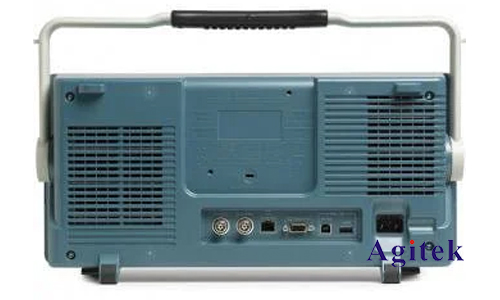

泰克MDO3034是一款功能强大的数字示波器,集成了多种测量功能,其中直流电压测量是常见应用之一。本文将详细介绍使用泰克MDO3034示波器测量直流电压的步骤,帮助用户快速掌握相关操作。

一、仪器准备
1.确保泰克MDO3034示波器已连接电源并正常运行。
2.连接被测直流电压信号源到示波器相应的通道输入端。
3.选择合适的探头,并连接到示波器通道输入端。
二、示波器设置
1.通道设置:
选择测量通道,例如通道1。
将通道耦合方式设置为“DC”。
设置合适的垂直刻度(V/div),确保信号波形在屏幕上清晰显示。
设置合适的水平刻度(s/div),确保观察到完整的信号波形。
2.触发设置:
选择触发方式,例如“自动”触发或“边沿”触发。
设置合适的触发电平,确保信号稳定触发。
三、测量直流电压
1.观察波形:观察通道1上的信号波形,确认其是否为稳定的直流电压信号。
2.测量直流电压值:
使用示波器上的测量功能,例如“测量”菜单或“光标”功能。
选择“直流电压”测量选项。
示波器将自动显示被测直流电压的值。
四、数据分析
1.测量结果分析:
检查测量结果是否符合预期。
分析信号波形的稳定性,判断是否存在噪声或干扰。
评估测量误差,确保测量结果的准确性。
2.保存测量结果:
可以将测量结果保存到示波器的内部存储器或外部存储设备中。
也可以将测量结果导出到其他软件进行更深入的分析。
五、注意事项
1.确保探头连接正确,并选择合适的探头类型,避免测量误差。
2.在测量过程中,应注意安全操作,避免触电或损坏设备。
3.为了提高测量精度,建议使用高精度探头和校准过的示波器。
4.测量结果的准确性与信号源、示波器和探头的性能密切相关。
六、实际案例
以下案例演示了如何使用泰克MDO3034示波器测量一个直流电源的输出电压:
1.连接直流电源的输出端到示波器通道1的输入端。
2.使用10:1的探头,将示波器通道1的输入阻抗设置为1 MΩ。
3.设置示波器通道1的垂直刻度为1 V/div,水平刻度为1 ms/div。
4.选择“自动”触发方式。
5.观察通道1上的信号波形,确认其为稳定的直流电压信号。
6.使用示波器的“测量”功能,选择“直流电压”选项,测量直流电源的输出电压。

使用泰克MDO3034示波器测量直流电压操作简单,过程清晰,通过本文提供的详细步骤和实际案例,用户可以快速掌握相关技巧,提高测量效率和准确度,为后续的电路分析和故障诊断提供准确可靠的数据支撑,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
