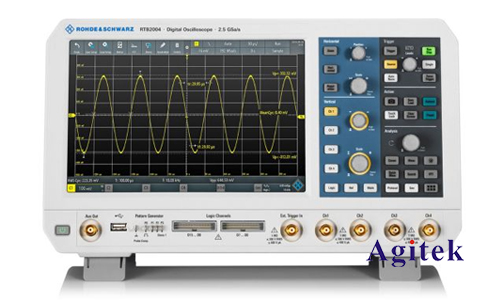

罗德与施瓦茨RTB2002是一款功能强大的数字示波器,其内置的触发功能能够帮助用户准确地捕获感兴趣的信号事件,并进行深入分析。触发电平设置是触发功能的关键环节,它决定了示波器捕获信号的条件。本文将详细讲解RTB2002示波器触发电平的设置方法,帮助用户充分利用其强大的触发功能。

一、触发类型选择
RTB2002提供多种触发类型,用户可根据实际情况选择最合适的类型:
边缘触发:根据信号上升沿或下降沿进行触发,适用于周期性信号的捕获。
脉冲宽度触发:触发信号需要满足特定的脉冲宽度要求,适用于捕获特定脉冲信号。
斜率触发:触发信号需要满足一定的斜率要求,适用于捕获快速变化的信号。
逻辑触发:根据信号的逻辑状态进行触发,适用于数字信号的捕获。
视频触发:根据视频信号的特定特征进行触发,适用于视频信号的分析。
二、触发电平设置
触发电平是指触发信号需要达到的电压值,是触发设置的核心参数之一。在RTB2002的界面中,可以使用旋钮或鼠标调整触发电平,数值显示在相应的窗口中。
调整触发电平:用户可以通过旋钮或鼠标调整触发电平,直到触发信号满足要求。
自动电平设置:RTB2002提供自动电平设置功能,可以根据信号自动调整触发电平。
电平单位选择:用户可以选择电压、电流等不同的单位来设置触发电平。
三、触发边沿选择
触发边沿是指触发信号需要达到的上升沿或下降沿,是另一个重要的触发参数。
上升沿触发:示波器会在信号上升沿到达触发电平时触发。
下降沿触发:示波器会在信号下降沿到达触发电平时触发。
四、触发耦合设置
触发耦合是指触发信号如何与示波器内部电路连接,主要有以下几种模式:
直流耦合:信号直接耦合到触发电路,可以捕获所有频率的信号。
交流耦合:信号通过高通滤波器耦合到触发电路,可以滤除直流成分,适用于捕获交流信号。
高阻抗:触发电路处于高阻抗状态,不会对信号产生影响,适用于探测微弱信号。

通过以上步骤,用户可以根据自己的需求设置RTB2002示波器的触发电平,并根据需要调整触发类型、触发边沿、触发耦合等参数。合理的触发设置能够帮助用户精准捕获感兴趣的信号事件,提高信号分析效率,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
